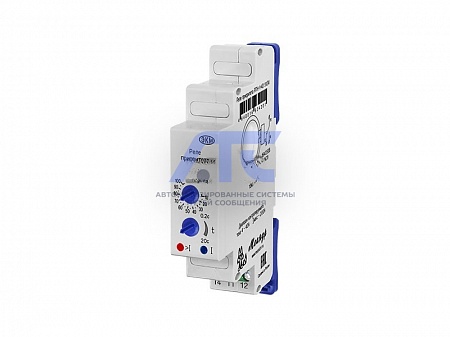

Реле приоритета нагрузки (реле контроля тока) РПН-1

Реле приоритета нагрузки РПН-1 (реле контроля тока)

предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешённой максимальной мощности. Реле приоритета определит, когда суммарный ток электрической системы вернётся в заданные пределы и снова включит неприоритетные нагрузки.

Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя.

Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.

Технические характеристики

Параметр	Ед.изм.	РПН-1-25	РПН-1-40	РПН-1-100
Питание		от контролируемого тока
Частота контролируемого тока	Гц	50
Диапазон контролируемого тока (по исполнениям)	А	2,5-25	4-40	10-100
Порог срабатывания от максимального значения тока	%	10-100
Погрешность измерения тока (при 25°С)	%	10
Погрешность при изменении температуры	%	-0,1...0,3
Погрешность установки срабатывания	%	15
Гистерезис	%	10
Задержка срабатывания реле, t	с	0,2-20
Максимальный длительный входной ток	А	250
Номинальное/максимальное коммутируемое напряжение	В	250/400
Максимальный коммутируемый ток: АС250В 50Гц (АС1) DC30B (DC1)	А	16
Максимальный коммутируемый ток (<4c при скважности 10)	А	30
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	4000/480
Электрическая прочность (питание - контакты)	В	АС2000 (50 Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100 000
Количество и тип контактов		1 переключающий
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Диапазон рабочих температур	°С	-25....+55
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Диаметр отверстия для измеряемого проводника	мм	13
Масса	кг	0,095	0.095	0,08
