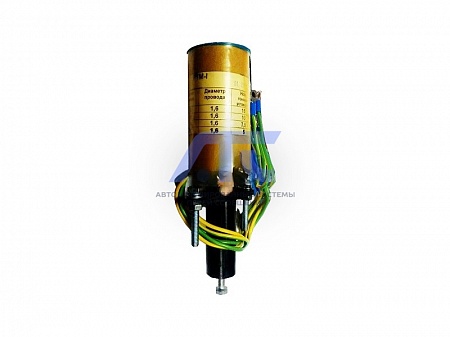

Реле мгновенного действия РТМ-II

Реле мгновенного действия РТМ-II

является вторичным реле прямого действия и устанавливается в приводах типа ПП-67, ПП-67К выключателей как элемент дистанционного автоматического управления. Реле РТМ выпускаются в четырех вариантах. Диапазон уставок номинальных отключающих токов 5-150 А. Точная регулировка тока срабатывания осуществляется изменением воздушного зазора при помощи соответствующего винта. Отклонение тока срабатывания РТМ относительно тока уставки по шкале находится в пределах ±10%. Погрешность тока срабатывания на одной уставке не более 4%.

Основные параметры

Тип реле	Номин. воздушный зазор, мм	Номин. уставка тока, А	Номер клеммы на клеммной колодке	Номер клеммы на клеммной колодке		Пределы регулирования тока срабатывания, А	Технические данные катушек
				сердечник втянут заторможен	сердечник втянут		марка провода	Диаметр провода	Вес провода, кг	Число витков
РТМ-II	30	10	5	23	71	9,2-14,4	ПЭТВ	1,8	0,36	150
РТМ-II	30	15	4	20	62	14,2-20,5	ПЭТВ	1,8	0,36	86
РТМ-II	30	20	3	28	79	18,4-30,5	ПЭТВ	1,8	0,36	79
РТМ-II	30	25	2	40	100	23,0-41,0	ПЭТВ	1,8	0,36	68

Основными деталями реле РТМ являются катушка с сердечником (электромагнит). При появлении в обмотке катушки тока, превышающего ток срабатывания реле, под воздействием магнитного поля катушки сердечник перемещается, втягивается в катушку, ударяет в планку привода выключателя и высвобождает при этом запирающий механизм выключателя. Реле РТМ поставляются вместе с приводом выключателя. Наиболее распространенными являются приводы типа ПП-67 (ранее выпускались типа ПП-61) и привод, встроенный в выключатель типа ВМПП-10.

Реле РТМ может использоваться для выполнения однорелейной или двухрелейной токовой отсечки на трансформаторах и блоках линия - трансформатор напряжением 6 или 10 кВ и до 35 кВ включительно. Оно может использоваться и для выполнения токовых отсечек на линиях этих классов напряжения, но при этом следует учитывать большую скорость срабатывания реле РТМ: примерно 0,02 с - при токе, более чем в 2,5 - 3 раза превышающем ток срабатывания реле. За такое малое время не успевают расплавиться плавкие вставки предохранителей, которые установлены для защиты трансформаторов, подключенных к рассматриваемой линии. По этой причине при КЗ на выводах трансформатора может отключиться также и линия, защищаемая отсечкой на реле РТМ. Правда, это неселективное отключение может быть исправлено устройством АПВ, так как к времени действия РТМ добавится время отключения выключателя и полное время отключения тока КЗ составит 0,1 - 0,15 с. За такой период времени плавкие вставки предохранителей с относительно небольшим номинальным током успевают расплавиться, а гашение электрической дуги в патроне предохранителя происходит уже после отключения питающей линии в бестоковую паузу перед действием устройства АПВ линии.

Для использования реле РТМ в качестве измерительного органа токовой отсечки в этих реле предусмотрена возможность установки необходимого значения тока срабатывания (уставки). Для этого имеются обмотки (катушки) с разными числами витков и с выведенными ответвлениями (отпайками), что обеспечивает грубое ступенчатое регулирование уставок, например 10, или 15, или 20 А и т.д. Кроме того, в конструкциях современных реле РТМ имеется возможность и плавного регулирования уставок.
