Реле максимального тока трехфазное (УРОВ) РТ-40/Р5
применяется в схемах устройств резервирования отказа выключателей, а также в специальных схемах токовой защиты на номинальные токи 1 или 5 А.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Типоисполнение реле
| Реле | Номинальный ток, А |
|---|---|
| РТ 40/Р5 | 5 |
Основные данные
| Параметры | Значение |
|---|---|
| Номинальный ток, А | |
| - РТ-40/Р5 | 5 |
| Пределы уставок тока срабатывания реле, А: | |
| Зажимы 2-4, 6-8: | |
| - РТ-40/Р5 | от 0,65 до 1,3 |
| Зажимы 5-7: | |
| - РТ-40/Р5 | от 0,325 до 0,65 |
| Номинальная частота переменного тока, Hz | 50 |
Технические данные
| Параметры | Значение |
|---|---|
| Коэффициент возврата реле на любой уставке, не менее | 0,7 |
| Время срабатывания, s: | |
| - при I = 1,2 Iуст | 0,15 |
| - при I = 3 Iуст | 0,075 |
| Время размыкания замыкающего контакта при уменьшении тока с 10 Iном до 0, s, не более | 0,10 |
| Длительно допустимый ток на обмотках катушек, А | 1,1Iном |
| Количество контактов: | |
| - замыкающих | 1 |
| - размыкающих (выводится на дополнительные клеммы основания реле и приспособлены только при заднем присоединении внешних проводников) | 1 |
| Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А | 0,1 |
| Коммутационная способность контактов реле при напряжении от 24 до 250V или токе не более 2А | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, VA | 300 |
| Коммутационная износостойкость, циклы ВО | 1250 |
| Мощность, потребляемая реле при питании его встроенного насыщающегося трансформатора от системы трехфазных симметричных токов при несогласованной полярности одной из обмоток с меньшим числом витков, VA: | |
| обмотка с меньшим числом витков (зажимы 2-4, 6-8): | |
| - первая уставка | 0,15 |
| - последняя уставка | 0,5 |
| обмотка с большим числом витков (зажимы 5-7): | |
| - первая уставка | 0,3 |
| - последняя уставка | 1,0 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 179х218х170 |
| Масса реле, кг, не более | 3,5 |
Конструкция

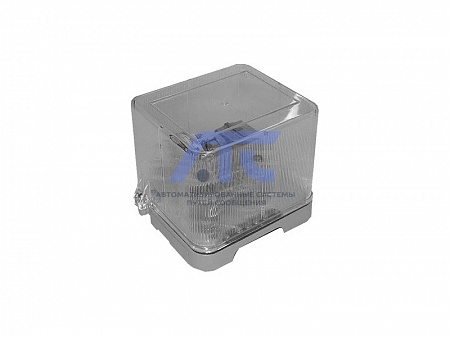

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
-
