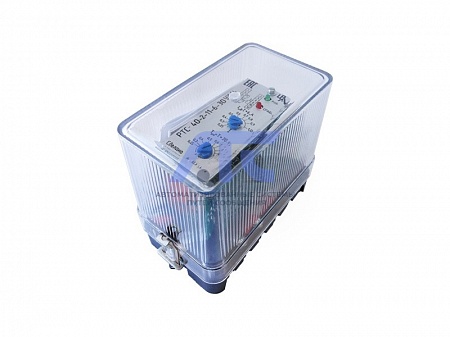

Реле максимального тока статическое РТС-40-1-22
Реле максимального тока статическое РТС-40-1-22
предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного тока частоты 50 Гц в качестве органов,...
Подробности
Реле максимального тока статическое РТС-40-1-22
предназначены для использования в схемах релейной защиты и противоаварийной автоматики в цепях переменного тока частоты 50 Гц в качестве органов, реагирующих на повышение тока.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Типоисполнения реле
| Тип реле | Регулируемая выдержка времени на срабатывание | Необходимость источника оперативного питания | Число контролируемых фаз |
|---|---|---|---|
| РТС-40-1-22 | нет | есть | 2 |
Технические параметры
| Параметры | Значения |
|---|---|
| Номинальное напряжение оперативного постоянного или переменного тока, В (только для РТС-40-1-2 и РТС-40-2-2) | 220 |
| Частота измеряемого тока, Гц | 50 |
| Диапазон выдержек времени для реле РТС-40-2 в зависимости от заказа, с |
0...1 0...3 0...10 0...30 |
| Регулирование уставок | плавное |
| Коэффициент возврата, не менее | 0,9 |
| Длительно допустимый ток по измерительным цепям ток, A | 1,1 Iном |
| 1-секундная термическая устойчивость, Iном | 30 |
| Время замыкания замыкающего контакта: | |
| - при увеличении тока с номинального до 1,2Iср не более, с | 0,06 |
| - при увеличении тока с номинального до 3Iср не более, с | 0,035 |
| Количество контактов выходного реле: | |
| - замыкающий | 1 |
| - размыкающий | 1 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт | 48 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА | 750 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Габаритные размеры, мм | |
| - в корпусе на базе основания ОР001 | 70х87х100 |
| - в корпусе на базе основания ОР002 | 74х109х97,5 |
| - в корпусе на базе основания ОР003, не более | 67х128х100 |
| Масса не более, кг | |
| - в корпусе на базе основания ОР001 | 0,2 |
| - в корпусе на базе основания ОР002 | 0,45 |
| - в корпусе на базе основания ОР003, не более | 0,5 |
Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
Для исполнения на базе основания ОР001, ОР002 имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).
-
