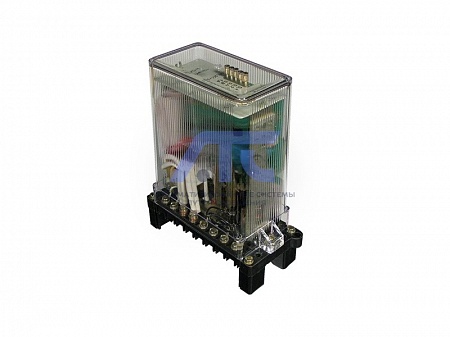

Реле максимального тока статические РСТ-11М-29-х
предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока, и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.Реле РСТ 11М имеет:
- возможность питания реле от источника как постоянного, так и переменного тока;
- световую сигнализацию наличия напряжения питания на выходе блока питания и срабатывания реле.
Условия эксплуатации реле:
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Hz.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Конструкция реле:
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания. Реле выполнены в унифицированном корпусе «СУРА» I габарита несъемного исполнения .
Структура условного обозначения реле РСТ 11М-ХХ-Х Х4
- РСТ - реле статическое тока;
- 11М - порядковый номер разработки (М- модернизированное);
- ХХ - максимальная уставка по току: 04 - 0,2А; 09 - 0,6А; 14 - 2А; 19 - 6А; 24 - 20А; 29 - 60А; 32 - 120А;
- Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами; - Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Основные данные реле:
| Параметры | Значение |
|---|---|
| Дискретность регулирования уставок срабатывания ступенями, от величины минимальной уставки каждого поддиапазона регулирования, %, не более | 10 |
| Время срабатывания реле, s, не более: | |
| - при токе, равном 1,2 Iср | 0,06 |
| - при токе, равном 3 Iср | 0,035 |
| Коэффциенит возврата реле, не менее | 0,9 |
| Контакты реле |
1 замыкающий 1 размыкающий |
| Номинальная частота переменного тока, Hz | 50 |
| Коммутационная способность контактов реле: | |
| - при напряжении от 24 до 250V или токе не более 1А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W | 30 |
| - при напряжении от 24 до 250V или токе не более 2А в цепях переменного тока с коэффициентом мощности не менее 0,4, VA | 250 |
| Коммутационная износостойкость, циклы ВО | 12500 |
| Потребляемая мощность по цепи питания VA (W), не более: | |
| - в нормальном режиме | 1,5 |
| - в режиме срабатывания | 2,5 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом) |
| Габаритные размеры, мм, не более | 66х152х181 |
| Масса реле, кг, не более | 1,0 |
Технические данные реле:
| Тип реле | Номинальная частота, Hz | Класс точности | Напряжение питания, 220 V | Пределы уставки на ток срабатывания, А | Номинальный ток, А | Мощность, потребляемая реле при токе минимальной уставки, VA |
|---|---|---|---|---|---|---|
| РСТ-11М-29-х | 50 | 5,0 | постоянное, переменное | 15 - 60 | 16 | 0,2 |
-
