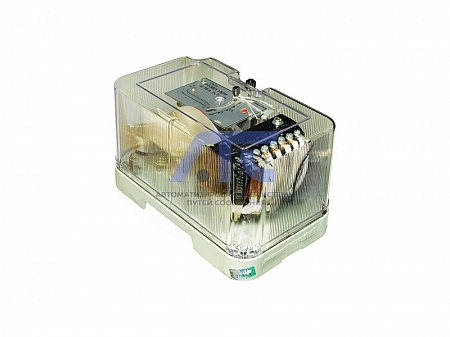

Реле максимального тока с зависимой выдержкой времени РТ-84/1
Реле максимального тока с зависимой выдержкой времени РТ-84/1
предназначено для использования в схемах релейной защиты в качестве органа, реагирующего на увеличение тока в контролируемой цепи и применяются для защиты электрических машин, трансформаторов и линий электропередачи при перегрузках и коротких замыканиях.Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 45°С для исполнения О4.
Вибрационные нагрузки (вибропрочность) 0,25 g в вертикальном направлении в диапазоне частот от 10 до 50 Hz.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные данные
| Типоисполнение реле | Номинальный ток, А | Номинальная частота, Hz | Уставки | ||
|---|---|---|---|---|---|
| на ток срабатывания индукционного элемента, А | на время срабатывания, s * | на кратность тока срабатывания элемента отсечки ** | |||
| РТ 84/1 | 10 | 50 | 4; 5; 6; 7; 8; 9; 10 | 4 - 16 | 2 - 8 |
* При десятикратном токе срабатывания индукционного злемента.
** Т.е отношение тока срабатывания отсечки к току срабатывания индукционного элемента.
Примечание
С реле поставляется универсальный комплект деталей присоединения внешних проводников (переднего, заднего шпилькой, заднего винтом).
Типоисполнения
| Тип реле | Исполнение контактов |
|---|---|
| РТ-84 | Один замыкающий или размыкающий (при перестановке элементов) главный контакт и один замыкающий сигнальный контакт |
| Ток замыкания главных замыкающих контактов РТ-84 при напряжении от 24 до 250V постоянного и переменного тока (но размыкание цепи должно осуществляться другими контактами, например, контактами на валу выключателя), А | 5 |
| Ток размыкания главных размыкающих контактов реле типов РТ-84 при напряжении от 24 до 250V, А: | |
| - переменного тока | 2 |
| - постоянного тока | 0,5 |
| Шунтирование и дешунтирование управляемой цепи (если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4А не более 4 Ом, а при токе 50 А - не более 1,5 Ом) | |
| - контактами реле типов РТ-84 при токах, А, не более | 50 |
| Ток замыкания и размыкания замыкающих сигнальных контактов реле типов РТ-84 при напряжении от 24 до 250V, А: | |
| - переменного тока | 1 |
| - постоянного тока | 0,2 |
| Коэффициент возврата, не менее | 0,8 |
| Потребляемая мощность при токе, равном току уставки реле, VA, не более | 10 |
| Коммутационная износостойкость, циклов ВО | |
| - для реле типов РТ-84 | 630 |
| Механическая износостойкость, циклов ВО | |
| - для реле типов РТ-84 | 1250 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее или заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 245х149х155 |
| Масса, кг, не более | 2,9 |
Конструкция
Все механизмы реле смонтированы внутри корпуса , состоящего из механически прочного цоколя и съемного прозрачного кожуха.
-
