Реле максимального тока с загрублением от высших гармоник РТ-40/Ф
применяется в схемах защиты установок переменного тока реагирующие на повышение тока, в тех случаях, когда требуется загрубление защиты при появлении высших гармоник тока.Конструкция реле:

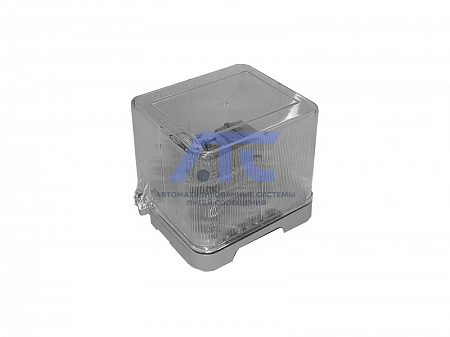

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Условия эксплуатации реле максимального тока с загрублением от высших гармоник РТ-40/Ф:
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные данные реле:
| Параметры | Значение |
|---|---|
| Номинальный ток, А | 6,3 |
| Пределы уставок тока срабатывания реле, А: | |
| - зажимы 4-8 (I диапазон) | от 1,75 до 3,5 |
| - зажимы 6-8 (II диапазон) | от 2,9 до 5,8 |
| - зажимы 4-6 (III диапазон) | от 4,4 до 8,8 |
| - зажимы 2-4 (IV диапазон) | от 8,8 до 17,6 |
| Термическая устойчивость при длительном протекании тока, А, равного | 6,93 |
| Номинальная частота, Hz | 50 |
Технические данные реле:
| Параметры | Значение |
|---|---|
| Коэффициент возврата реле на любой уставке, не менее | 0,8 |
| Время срабатывания, s: | |
| - при I = 1,2 Iуст | 0,15 |
| - при I = 3 Iуст | 0,05 |
| Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, s, не более | 0,1 |
| Количество контактов: | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А | 0,1 |
| Увеличение токов срабатывания при частоте 150 или 180 Hz, раз, не менее | 8 |
| Коммутационная способность контактов реле при напряжении от 24 до 250V или токе не более 2А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, VA | 300 |
| Коммутационная износостойкость, циклы ВО | 1250 |
| Мощность, потребляемая реле при токе минимальной уставки, VA: | |
| - I, II, III диапазоны | 0,5 |
| - IV диапазон | 1,0 |
| Габаритные размеры, мм, не более | 179х218х170 |
| Масса реле, кг, не более | 3,5 |
-
