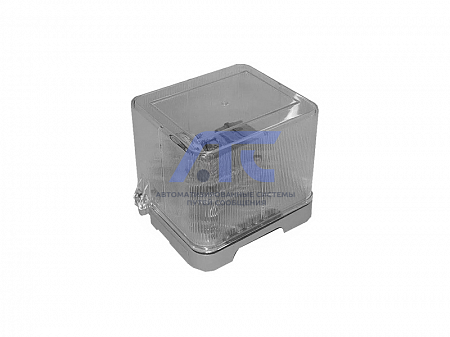

Реле максимального тока с повышенной термической устойчивостью РТ-40/1Д
применяется в схемах защиты переменного тока, реагирующих на повышение тока, в тех случаях, когда требуется большая кратность длительно-допустимого тока к току срабатывания реле.Конструкция реле:
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.Условия эксплуатации реле максимального тока с загрублением от высших гармоник РТ-40/Ф:
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Основные данные реле:
| Параметры | Значение |
|---|---|
| Номинальный ток, А | 6,3 |
| Пределы уставок тока срабатывания реле, А: | |
| - зажимы 2-8 | от 0,15 до 0,3 |
| - зажимы 2-6 | от 0,3 до 0,6 |
| - зажимы 2-4 | от 0,5 до 1 |
| Термическая устойчивость при длительном протекании тока, А, равного | 6,93 |
| Номинальная частота переменного тока, Hz | 50 |
Технические данные реле:
| Параметры | Значение |
|---|---|
| Коэффициент возврата реле на любой уставке, не менее | 0,7 |
| Время срабатывания, s: | |
| - при I = 1,2 Iуст | 0,15 |
| - при I = 3 Iуст | 0,05 |
| Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, s, не более | 0,1 |
| Количество контактов: | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Минимальный ток, коммутируемый контактами реле при напряжении 24V, А | 0,1 |
| Коммутационная способность контактов реле при напряжении от 24 до 250V или токе не более 2А: | |
| - в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, VA | 300 |
| Коммутационная износостойкость, циклы ВО | 1250 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 179х218х170 |
| Масса реле, кг, не более | 3,5 |
-
