Реле максимального тока с оперативным питанием РСТ-110/120
Реле максимального тока с оперативным питанием РСТ-110/120
применяются в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в конт...
Подробности
Реле максимального тока с оперативным питанием РСТ-110/120

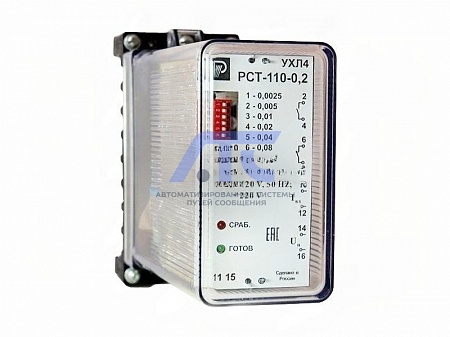

применяются в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи, и предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.Условия эксплуатации
Реле изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 для России и поставок на экспорт в страны с умеренным климатом и исполнения О категории размещения «4» по ГОСТ 15150-69 для поставок на экспорт в страны с тропическим климатом. Реле исполнения О4 отличается от реле исполнения УХЛ4 материалами и покрытиями.
- Высота над уровнем моря не более 2000 м.
- Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55° нижнее рабочее и предельное значение температуры окружающего воздуха минус 40°C (без выпадения росы и инея).
- Верхнее значение относительной влажности не более 80% при 25°C для вида климатического исполнения УХЛ4 и не более 98% при 35°C для вида климатического исполнения О4 (без конденсации влаги).
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
- Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15Гц и 1g в диапазоне частот от 16 до 100Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.
Преимущества
- Оперативное питание реле осуществляется от сети постоянного или переменного тока с номинальным напряжением 220В.
- Реле РСТ-110 выполнено в том же корпусе, что и РСТ-11М. Схема подключения реле РСТ-110 соответствует схеме подключения реле РСТ-11М.
- Реле РСТ-110 имеет световую сигнализацию наличия напряжения питания на выходе блока питания и срабатывания реле.
- Реле выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока).
Исполнения реле по току срабатывания
| Обозначение максимальной уставки по току | Класс точности | Диапазон уставок по току, А | Номинальный ток, А | Потребляемая мощность при токе минимальной уставки, не более ВА |
|---|---|---|---|---|
| РСТ-110/120 | 5 | 30 - 124,5 | 16 | 2,4 |
Основные технические характеристики
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение питания: | |
| - постоянного тока | 220В |
| - переменного тока | 220В |
| Номинальная частота | 50Гц |
| Дополнительная погрешность тока срабатывания, не более: | |
| - при изменении температуры окружающего воздуха в пределах от минус 40°C до плюс 55°C относительно тока срабатывания, измеренного при температуре 20±5°C | ±10% |
| - при изменении частоты от номинального на ±3 Гц относительно тока, измеренного при номинальной частоте | ±5% |
| Время срабатывания реле не более: | |
| - при токе, равном 1,2 Iср | 0,06 c |
| - при токе, равном 3 Iср | 0,035 c |
| Реле длительно выдерживают без повреждения: | |
| - цепи питания | 1,15 Uном |
| - в цепи тока | 1,1 Iном |
| Количество и вид контактов выходной цепи | 1 «з», 1 «р» |
| Контакт реле способен коммутировать электрические цепи напряжением от 24 до 250 В и ток до 2,5 А: | |
| - в цепи постоянного тока с постоянной времени не более 0,02 с | 30 Вт |
| - в цепи переменного тока с коэффициентом мощности не менее 0,4 | 250 ВА |
| Средняя наработка на отказ реле, не менее, циклов ВО | 100 000 |
| Средний ресурс, не менее, циклов ВО | 12 500 |
| Мощность, потребляемая цепью питания реле при номинальном напряжении, не более: | |
| - на переменном токе | 3,0 ВА |
| - на постоянном токе | 3,0 Вт |
| Габариты, мм | 137х79х180 |
| Масса, кг | 1,5 |
-
