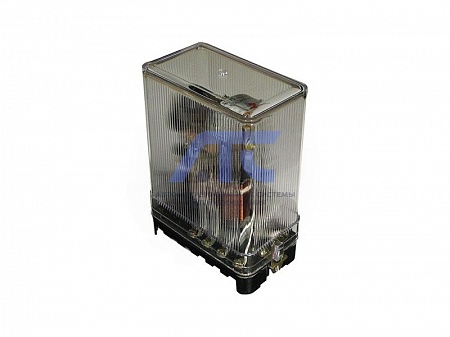

Реле максимального тока РТ 40/10
предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.Конструкция реле максимального тока РТ 40/10
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Технические сведения реле максимального тока РТ 40/10
| Типоисполнение реле | Пределы уставки на ток срабатывания реле, А |
Номинальный ток, А |
Потребляемая мощность при токе минимальной уставки, VА, не более | ||
| соединение катушек | соединение катушек | ||||
| последовательное 1 диапазон | параллельное 2 диапазон | последовательное 1 диапазон | параллельное 2 диапазон | ||
| РТ 40/10 | 2,5-5,0 | 5,0-10,0 | 16 | 16 | 0,5 |
| Наименование | Значение |
|---|---|
| Номинальная частота, Hz | 50 |
| Количество контактов | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Класс точности | 5 |
| Коэффициент возврата, не менее: | |
| - на минимальной уставке шкалы | 0,85 |
| - на оcтальных уставках шкалы | 0,8 |
| Время замыкания замыкающего контакта, s, не более: | |
| при отношении входного тока к току срабатывания, равном: | |
| - 1,2 | 0,1 |
| - 3,0 | 0,03 |
| Длительно допустимый ток на обмотках катушек, А | 1,1 Iн |
| Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: | |
| - в цепях постоянного тока с постоянной времени не более 0,005 s, W | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, VА | 300 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, mm, не более: | 67 х 128 х 158 |
| Масса, кg, не более: |
0,7 |
Условия эксплуатации реле максимального тока РТ 40/10
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от -20 до +55°С для исполнения УХЛ4 и от -10 до +55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-6.
-
