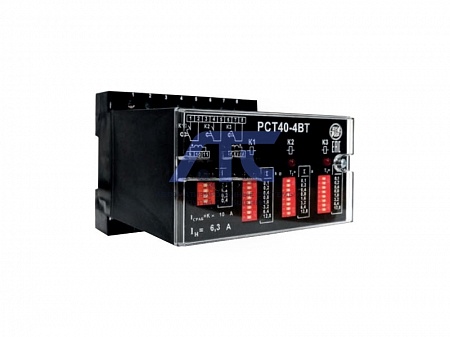

Реле максимального тока РСТ40-4ВТ/20
Реле максимального тока РСТ40-4ВТ/20
предназначено для применения в схемах релейной защиты и противоаварийной автоматики энергосистем в цепях переменного тока частоты 50 Гц и являются комплектующими изделиями. Реле не требует оперативного источника питания.
Реле выполняет следующие функции:
- токовая отсечка (ТО), обеспечивающая быстрое срабатывание (не более 0,1 или 0,2 с) при превышении током величины, равной уставке тока отсечки;
- максимальная токовая защита (МТЗ), обеспечивающая срабатывание с зависимой или независимой от тока выдержкой времени.
Реле соответствует требованиям ТУ 3425-185-00216823-2008.
Защита от влаги и пыли:
- по оболочке: без защитного кожуха – IP30, с защитным кожухом – IP40;
- по выводам для переднего присоединения IP20;
- по выводам для заднего присоединения IP00.
Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150.
Высота над уровнем моря: 2000 м, не более.
Относительная влажность окружающего воздуха:
- до 98% при t = +25°C (для исполнения УХЛ4);
- до 98% (для исполнения О4).
Температура окружающего воздуха:
- от -40 до +50°C (для исполнения УХЛ4);
- от -10 до +55°C (для исполнения О4).
Рабочее положение в пространстве: любое.
Вибрация нагрузки в диапазонах частот (группа условий эксплуатации М7 по ГОСТ 17516.1):
- от 5 до 15 Гц с максимальным ускорением 3 g;
- от 15 до 100 Гц с максимальным ускорением 1 g.
Масса: 1,0 кг, не более.
Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4 и ГОСТ Р 51317.6.5.
Тип
| РСТ40-4ВТ | |
|---|---|
| Функциональное исполнение | Реле максимального тока двухфазное, без оперативного питания, с независимой выдержкой времени |
| Назначение | Максимальная токовая защита с независимой выдержкой времени в двухфазном трехрелейном исполнении с функцией контроля геометрической суммы токов фазы А и фазы С |
| Количество и род контактов | 2 импульсных замыкающих с выдержкой времени и 1 замыкающий с выдержкой времени |
| Заменяемые аналоги | РТ-40 (3 реле) и РСВ-13 |
Исполнения реле по току срабатывания
| Типоисполнение реле* | Диапазон уставок по току срабатывания ICP, А | Шаг изменения уставок по току срабатывания, А | Номинальный ток Iном, А | Потребляемая мощность при токе минимальной уставки, ВА, не более |
|---|---|---|---|---|
| РСТ40-4ВТ/20 | 5,0...20,0 | 1,0 | 16,0 | 2,4 |
Примечания:
- * /X – максимальная уставка по току срабатывания
- Реле РСТ40-4ВТ имеет 3 контакта, срабатывающих с выдержкой времени, с уставками:
- Т1 - для импульсного замыкающего контакта 1-2;
- Т2 - для импульсного замыкающего контакта 4-5;
- Т3 - для замыкающего контакта 7-8.
- При задании уставок по времени срабатывания должны соблюдаться условия: T2 ≥ T1 + 0,4; T3 ≥ T2 + 0,4.
Диапазоны выдержек времени реле РСТ40-4ВТ
| Типоисполнение реле | Значение выдержки времени, с | |||||
|---|---|---|---|---|---|---|
| T1 | T2 ≥ T1 + 0,4 | T3 ≥ T2 + 0,4 | ||||
| наим. | наиб. | наим. | наиб. | наим. | наиб. | |
| РСТ40-4ВТ/0,2; /0,6; /2,0; /6,0; /10; /20 | 0 | 24,7 | 0,4 | 25,1 | 0,8 | 25,5 |
Если уставки по времени срабатывания заданы некорректно, то логика работы реле обеспечит замыкание контакта 4-5 только после размыкания контакта 1-2, а замыкание контакта 7-8 только после размыкания контакта 4-5, путём последовательного приведения выдержек времени в соответствие с таблицей выше, начиная с T1.
Технические данные
| Параметр | Значение |
|---|---|
| Время замкнутого состояния импульсных замыкающих контактов, с | 0,4 ± 0,04 |
| Время срабатывания (замыкание замыкающего контакта 2-4) реле РСТ40-4 и время замыкания импульсного замыкающего контакта 1-2 реле РСТ40-4В при T1=0, с, не более: | |
| - при I/ICP=1,2 | 0,06 |
| - при I/ICP=3 | 0,035 |
| Время возврата (размыкание замыкающего контакта) при уменьшении тока c (1,2...20) IСР, но не более 220 А, до: | |
| - 0,7 ICP и до нуля, с, не более | 0,035 |
| - 0,8 тока возврата, с, не более | 0,045 |
| Коэффициент возврата | 0,9-0,95 |
| Средняя основная погрешность времени срабатывания, %, не более (TMAX - максимальная уставка времени срабатывания T3, T - уставка, на которой определяется погрешность): | |
| - при TMAX = 25,5 с | ± (1,5 + 0,25(TMAX/T)) |
| - при TMAX = 1,5 с | ± (1,5 + 4,25(TMAX/T)) |
| Разброс времени срабатывания, не более: | |
| - на уставках менее 0,5 с | ± 15 мс |
| - на остальных уставках | ± 3% |
| Средняя основная погрешность тока срабатывания, %, не более (IMAX - максимальная уставка по току срабатывания, I - уставка, на которой определяется погрешность) | ± (3 + IMAX/I) |
| Разброс тока срабатывания, %, не более | ±3 |
| Допустимая перегрузка по току, А, не менее: | |
| - длительно | 1,1 IНОМ |
| - в течение 1 с для исполнений /0,2; /0,6; /2,0 | 30 ICP |
| - в течение 1 с для исполнений /6,0; /10; /20 | 150 |
| - в течение 1 с для исполнений /50; /100; /200 | 300 |
| Номинальная частота сети, Гц | 50 |
| Допустимый диапазон частот сети, Гц | 45 - 55 |
| Коммутационная износостойкость контактов реле, циклов | 20 000 |
Коммутационная способность контактов реле
| Параметр | Значение |
|---|---|
| Коммутируемое напряжение, В | 24 - 242 |
| Наибольший коммутируемый постоянный ток, А | 0,23 |
| Наибольший коммутируемый переменный ток, А | 0,5 |
| Постоянная времени индуктивной нагрузки, с, не более | 0,02 |
| Коэффициент мощности, не менее | 0,4 |
| Коммутируемая мощность: | |
| - постоянного тока, Вт, не более | 50 |
| - переменного тока, ВА, не более | 110 |
Минимальная нагрузка, коммутируемая контактами реле - 500 мВт.
Способы крепления
Крепление реле - с помощью защелки на DIN-рейку 35 мм или винтами на панель.
Присоединение внешних проводников - переднее либо заднее под зажимы с помощью винтов.
-
