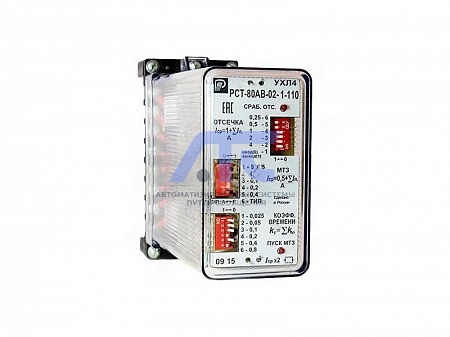

Реле максимального тока однофазное с зависимой выдержкой времени и токовой отсечкой РСТ-80АВ/02

Реле максимального тока однофазное с зависимой выдержкой времени и токовой отсечкой РСТ-80АВ/02

применяется в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с выдержкой времени зависящей от кратности входного тока относительно тока срабатывания, и предназначено для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

Реле изготавливаются в климатическом исполнении УХЛ категории размещения «4» по ГОСТ 15150-69 для России и поставок на экспорт в страны с умеренным климатом.

• Высота над уровнем моря не более 2000 м.
• Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55°С; нижнее рабочее и предельное значение температуры окружающего воздуха минус 40°С (без выпадения росы и инея).
• Верхнее значение относительной влажности не более 80% при 25°С для вида климатического исполнения УХЛ4.
• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
• Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.

Преимущества

• Реле не требуют питания от цепей оперативного тока.
• Реле с зависимой выдержкой времени и токовой отсечкой.
• Реле выполнено на микроэлектронной элементной базе, поэтому в отличие от принципиально отсутствует вибрация контактов (как у реле переменного тока), и оно не является источником помех в цепях оперативного питания (как реле времени с часовым механизмом).
• Световая индикация срабатывания отсечки и пуска МТЗ.

Исполнения реле по току срабатывания

Исполнение по току	Соединение обмоток	Уставки тока срабатывания, А		Уставки тока срабатывания органа отсечки, А		Номинальный ток *, А
		Диапазон	Дискретность	Диапазон	Дискретность
РСТ-80АВ/02	Последовательное	0,5 - 1,275	0,025	1 - 8,75	0,25	1
РСТ-80АВ/02	Параллельное	1 - 2,55	0,05	2 - 17,5	0,5	2

* - без учета цепей дешунтирования

Исполнения реле по функции выходных реле

Выходное реле 1	Выходное реле 2	Выходное реле 3
МТЗ	Отсечка	-
МТЗ	Отсечка	Пуск МТЗ*
МТЗ+отсечка	Отсечка	-
МТЗ+отсечка	-	Пуск МТЗ*
МТЗ+отсечка	Отсечка	Пуск МТЗ*
МТЗ+отсечка	-	-

* - с возвратом при срабатывании МТЗ

Основные технические характеристики

Наименование параметра	Значение
Коэффициент возврата реле, не менее
- ступени МТЗ	0,9
- отсечки	0,8
Время срабатывания токовых органов:
- ступень МТЗ (на нулевой уставке по времени), не более	0,15 с при токе 1,2Iср 0,05 с при токе 3Iср
- отсечка, не более	0,05 с при токе 1,2Iср.отс 0,03 с при токе 3Iср.отс
Мощность, потребляемая реле при токе, равном минимальной уставке каждого диапазона (без учета цепей дешунтирования), не более, ВА	2
Средняя наработка на отказ реле, не менее, циклов ВО	12 500
Средний ресурс, не менее, циклов ВО	100 000
Габариты, мм	140х90х180
Масса, кг	2,5

Параметры выходных контактов

Выходные реле	Стандартное	С усиленными контактами
Количество и типы выходных контактов (примечание): 0 - нет реле; з - замыкающий; п - переключающий; р - размыкающий; у - усиленные контакты	0, 1з1р, 2з, 2р, 1п	1зу, 1ру, 1пу
Коммутируемая мощность при напряжении от 24 до 250 В:
- переменного тока при cos φ > 0,5	300 ВА	600 ВА
- постоянного тока для τ < 0,005 c	20 Вт	40 Вт
Ток отключения, не более	5А	10А
Длительно допустимый ток	8А	16А
Минимальный ток контактов:
- при напряжении не ниже 60В	0,005А	0,005А
- при напряжении не ниже 24В	0,0125А	0,0125А
