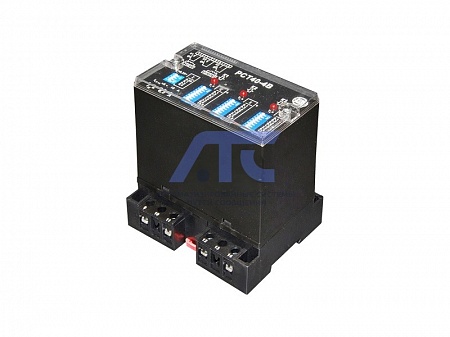

Реле максимального тока РСТ40-4В/10

Реле максимального тока РСТ40-4В/10

предназначены для применения в схемах релейной защиты и противоаварийной автоматики энергосистем в цепях переменного тока частоты 50 Гц и являются комплектующими изделиями. Реле не требуют оперативного источника питания. Реле изготавливаются в климатическом исполнении УХЛ4 или О4 по ГОСТ 15150.

Условия эксплуатации

• высота над уровнем моря не более 2000 м;
• температура окружающего воздуха – от минус 40 до 55°C (для исполнения УХЛ4), от минус 10 до 55°C (для исполнения О4);
• относительная влажность воздуха – до 98% при температуре 25°C (для исполнения УХЛ4), до 98 % при температуре 35°C (для исполнения О4);
• вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 15 до 100 Гц с максимальным ускорением 1g (группа условий эксплуатации М7 по ГОСТ 17516.1);
• рабочее положение в пространстве – любое.

Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4 и ГОСТ Р 51317.6.5. Реле соответствуют требованиям ТУ3425-185-00216823-2008.

Основные параметры

Тип реле	РСТ40-4В
Функциональное исполнение	Реле максимального тока двухфазное, без оперативного питания, с независимой выдержкой времени
Назначение	Максимальная токовая защита с независимой выдержкой времени в двухфазном двухрелейном исполнении
Количество и род контактов	2 импульсных замыкающих с выдержкой времени и 1 замыкающий с выдержкой времени
Заменяемые аналоги	РТ-40 (2 реле) и РСВ-13

Исполнения реле по току срабатывания

Типоисполнение реле	Диапазон уставок по току срабатывания Iср, А	Шаг изменения уставок по току срабатывания, А	Номинальный ток Iн, А	Потребляемая мощность при токе минимальной уставки, ВА, не более
РСТ40-4В/10	2,5…10,0	0,5	6,3	2,4

  Реле РСТ40-4В имеет 3 контакта, срабатывающих с выдержкой времени, с уставками:

• Т1 - для импульсного замыкающего контакта 1-2;
• Т2 - для импульсного замыкающего контакта 4-5;
• Т3 - для замыкающего контакта 7-8.

При задании уставок по времени срабатывания должны соблюдаться условия: T2 ≥ T1 + 0,4; T3 ≥ T2 + 0,4.

Диапазоны выдержек времени реле РСТ40-4В

Типоисполнение реле	Значение выдержки времени, с
	Т1		Т2 ≥ T1 + 0,4		Т3 ≥ T2 + 0,4
	наим.	наиб.	наим.	наиб.	наим.	наиб.
РСТ40-4В/0,2; /0,6; /2,0; /6,0; /10; /20	0	24,7	0,4	25,1	0,8	25,5
РСТ40-4В/50; /100; /200	0	0,7	0,4	1,1	0,8	1,5

Если уставки по времени срабатывания заданы некорректно, то логика работы реле обеспечит замыкание контакта 4-5 только после размыкания контакта 1-2, а замыкание контакта 7-8 только после размыкания контакта 4-5, путём последовательного приведения выдержек времени в соответствии с таблицей 3, начиная с T1.

Технические данные

Параметр	Значение
Время замкнутого состояния импульсных замыкающих контактов, с	0,4±0,04
Время срабатывания (замыкание замыкающего контакта 2-4) реле РСТ40 4 при T1=0, с, не более:
- при I/Iср=1,2	0,06
- при I/Iср=3	0,035
Время возврата (размыкание замыкающего контакта) при уменьшении тока c (1,2…20) Iср, но не более 220 А, до:
- 0,7 Iср и до нуля, с, не более	0,035
- 0,8 тока возврата, с, не более	0,045
Коэффициент возврата	0,9 - 0,95
Средняя основная погрешность времени срабатывания, %, не более (Tmax – максимальная уставка времени срабатывания T3, T – уставка, на которой определяется погрешность):
- при Tmax = 25,5 с	±(1,5 + 0,25 x (Tmax/T))
- при Tmax = 1,5 с	±(1,5 + 0,45 x (Tmax/T))
Разброс времени срабатывания, не более:
- на уставках менее 0,5 с	±15 мс
- на остальных уставках	±3%
Средняя основная погрешность тока срабатывания, %, не более (Imax – максимальная уставка по току срабатывания, I – уставка, на которой определяется погрешность)	±(3 + Imax/I)
Разброс тока срабатывания, %, не более	±3
Допустимая перегрузка по току, А, не менее:
- длительно	1,1 Iн
- в течение 1 с для исполнений /0,2; /0,6; /2,0	30 Iср
- в течение 1 с для исполнений /6,0; /10; /20	150
- в течение 1 с для исполнений /50; /100; /200	300
Номинальная частота сети, Гц	50
Допустимый диапазон частот сети, Гц	45-55
Коммутационная износостойкость контактов реле, циклов	20 000
Степень защиты реле:
- по оболочке	IP30
- выводов для переднего присоединения	IP20
- выводов для заднего присоединения	IP00
Масса, кг, не более	1,0

Коммутационная способность контактов реле

Параметр	Значение
Коммутируемое напряжение, В	24-242
Наибольший коммутируемый постоянный ток, А	0,23
Наибольший коммутируемый переменный ток, А	0,5
Постоянная времени индуктивной нагрузки, с, не более	0,02
Коэффициент мощности, не менее	0,4
Коммутируемая мощность:
- постоянного тока, Вт, не более	50
- переменного тока, ВА, не более	110

Минимальная нагрузка, коммутируемая контактами реле - 500 мВт.

Крепление

Крепление реле – с помощью защелки на DIN-рейку 35 мм или винтами на панель. Присоединение внешних проводников – переднее либо заднее под зажимы с помощью винтов.
