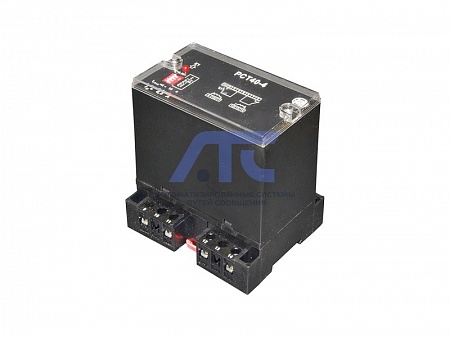

Реле максимального тока РСТ40-4/0,6
Реле максимального тока РСТ40-4/0,6
предназначены для применения в схемах релейной защиты и противоаварийной автоматики энергосистем в цепях переменного тока частоты 50 Гц и являются комплектую...
Подробности
Реле максимального тока РСТ40-4/0,6
предназначены для применения в схемах релейной защиты и противоаварийной автоматики энергосистем в цепях переменного тока частоты 50 Гц и являются комплектующими изделиями. Реле не требуют оперативного источника питания. Реле изготавливаются в климатическом исполнении УХЛ4 или О4 по ГОСТ 15150.Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха – от минус 40 до 55°C (для исполнения УХЛ4), от минус 10 до 55°C (для исполнения О4);
- относительная влажность воздуха – до 98% при температуре 25°C (для исполнения УХЛ4), до 98 % при температуре 35°C (для исполнения О4);
- вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 15 до 100 Гц с максимальным ускорением 1g (группа условий эксплуатации М7 по ГОСТ 17516.1);
- рабочее положение в пространстве – любое.
Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4 и ГОСТ Р 51317.6.5. Реле соответствуют требованиям ТУ3425-185-00216823-2008.
Основные параметры
| Тип реле | РСТ40-4 |
|---|---|
| Функциональное исполнение | Реле максимального тока двухфазное, без оперативного питания, без выдержки времени |
| Назначение | Токовая отсечка в двухфазном двухрелейном исполнении |
| Количество и род контактов | 1 замыкающий и 1 размыкающий |
| Заменяемые аналоги | РТ-40 (2 реле) |
Исполнения реле по току срабатывания
| Типоисполнение реле | Диапазон уставок по току срабатывания Iср, А | Шаг изменения уставок по току срабатывания, А | Номинальный ток Iн, А | Потребляемая мощность при токе минимальной уставки, ВА, не более |
|---|---|---|---|---|
|
РСТ40-4/0,6
|
0,15…0,60 | 0,03 | 0,4 | 2,4 |
Технические данные
| Параметр | Значение |
|---|---|
| Время замкнутого состояния импульсных замыкающих контактов, с | 0,4±0,04 |
| Время срабатывания (замыкание замыкающего контакта 2-4) реле РСТ40 4 при T1=0, с, не более: | |
| - при I/Iср=1,2 | 0,06 |
| - при I/Iср=3 | 0,035 |
| Время возврата (размыкание замыкающего контакта) при уменьшении тока c (1,2…20) Iср, но не более 220 А, до: | |
| - 0,7 Iср и до нуля, с, не более | 0,035 |
| - 0,8 тока возврата, с, не более | 0,045 |
| Коэффициент возврата | 0,9 - 0,95 |
| Средняя основная погрешность времени срабатывания, %, не более (Tmax – максимальная уставка времени срабатывания T3, T – уставка, на которой определяется погрешность): | |
| - при Tmax = 25,5 с | ±(1,5 + 0,25 x (Tmax/T)) |
| - при Tmax = 1,5 с | ±(1,5 + 0,45 x (Tmax/T)) |
| Разброс времени срабатывания, не более: | |
| - на уставках менее 0,5 с | ±15 мс |
| - на остальных уставках | ±3% |
| Средняя основная погрешность тока срабатывания, %, не более (Imax – максимальная уставка по току срабатывания, I – уставка, на которой определяется погрешность) | ±(3 + Imax/I) |
| Разброс тока срабатывания, %, не более | ±3 |
| Допустимая перегрузка по току, А, не менее: | |
| - длительно | 1,1 Iн |
| - в течение 1 с для исполнений /0,2; /0,6; /2,0 | 30 Iср |
| - в течение 1 с для исполнений /6,0; /10; /20 | 150 |
| - в течение 1 с для исполнений /50; /100; /200 | 300 |
| Номинальная частота сети, Гц | 50 |
| Допустимый диапазон частот сети, Гц | 45-55 |
| Коммутационная износостойкость контактов реле, циклов | 20 000 |
| Степень защиты реле: | |
| - по оболочке | IP30 |
| - выводов для переднего присоединения | IP20 |
| - выводов для заднего присоединения | IP00 |
| Масса, кг, не более | 1,0 |
Коммутационная способность контактов реле
| Параметр | Значение |
|---|---|
| Коммутируемое напряжение, В | 24-250 |
| Наибольший коммутируемый постоянный ток, А | 2 |
| Наибольший коммутируемый переменный ток, А | 2 |
| Постоянная времени индуктивной нагрузки, с, не более | 0,005 |
| Коэффициент мощности, не менее | 0,5 |
| Коммутируемая мощность: | |
| - постоянного тока, Вт, не более | 50 |
| - переменного тока, ВА, не более | 300 |
Минимальная нагрузка, коммутируемая контактами реле - 500 мВт.
Крепление
Крепление реле – с помощью защелки на DIN-рейку 35 мм или винтами на панель. Присоединение внешних проводников – переднее либо заднее под зажимы с помощью винтов.
-
