Реле максимального тока статическое РСТм-13-14

Реле максимального тока статическое РСТм-13-14

предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение тока, и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Реле имеют световую сигнализацию готовности (наличия напряжения на выходе блока питания) и срабатывания реле.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Типоисполнения реле

Тип реле	Напряжение питания	Класс точности	Коэффициент возврата	Ток срабатывания, А	Номинальный ток, А	Потребляемая мощность при минимальной уставке, ВА
РСТм-13-14	Постоянный или переменный 50 Гц	5	0,9	0,5–2,0	6,3	0,1

Технические параметры

Параметры	Значения
Допустимое напряжение оперативного питания переменного, постоянного или выпрямленного тока (Uпит.), В	176...242
Длительно допустимый ток по измерительным цепям ток, А	1,1 Iном
1-секундная термическая устойчивость, А	30 Iном
Мощность, потребляемая реле по цепям оперативного питания при номинальном напряжении:
- в нормальном режиме, ВА(Вт), не более	7
- в режиме срабатывания, ВА(Вт), не более	10
Время замыкания замыкающего контакта при увеличении тока с номинального до 1,2Iср не более, с	0,06
Мощность, потребляемая реле по измерительным цепям при токе минимальной уставки, ВА	0,01
Контакты реле:
- замыкающий	1
- размыкающий	1
Коммутационная способность контактов реле:
- при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт	48
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА	750
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Конструктивное исполнение по способу присоединения внешних проводников	переднее, заднее
Габаритные размеры, мм	65x138x147
Масса, кг, не более	1,0

Конструктивное исполнение

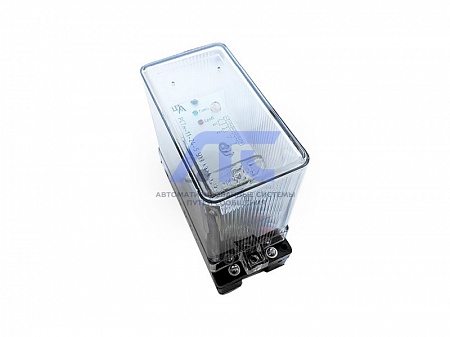

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
На лицевой панели указана упрощенная схема подключения реле и выведена световая сигнализация срабатывания и готовности реле.
