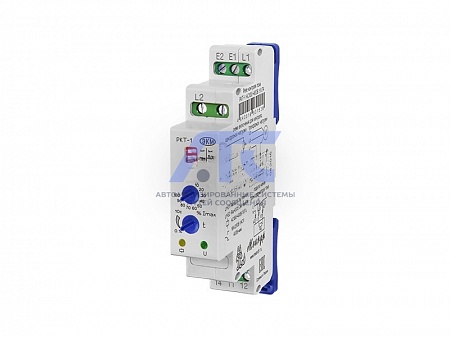

Реле контроля тока РКТ-1
Реле контроля тока РКТ-1
предназначено для выдачи управляющего сигнала при обнаружении выхода значения ток...
Подробности
Реле контроля тока РКТ-1
предназначено для выдачи управляющего сигнала при обнаружении выхода значения тока в однофазных сетях выше или ниже установленного значения. Реле контроля тока служит для контроля перегрузок, потребления и диагностики удалённого оборудования (замыкание, пониженное или повышенное потребление тока).Технические характеристики
| Модель | Ед.изм. | РКТ-1 AC230В | РКТ-1 AC400В | |
|---|---|---|---|---|
| Напряжение питания | В | АС207-253 | AC200-450 | |
| Потребляемая мощность, не более | ВА | 2 | ||
| Входное сопротивление, Rш | Ом |
0,01 (диапазон 1А) 0,05 (диапазон 5А) |
||
| Диапазон измерения тока | А | 0,1-1,0 или 0,5-5,0 | ||
| Измерительная цепь |
L1-E2 (1A)L1-E1 (5A) |
|||
| Длительная перегрузка по току | А |
L1-E2 (5)L1-E1 (10) |
||
| Регулируемый порог срабатывания от максимального значения тока | % | 10-100 | ||
| Погрешность установки порога срабатывания | % | 10 | ||
| Гистерезис по отношению к пороговому значению | % | 5 | ||
| Задержка включения tвкл | с | 0,5 или 5 | ||
| Регулируемая задержка срабатывания реле, t | с | 0,1-10 | ||
| Максимальное коммутируемое напряжение | В | 400 (AC1/5A) | ||
| Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 | ||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | ||
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50 Гц - 1 мин) | ||
| Механическая износостойкость, не менее | циклов | 10х106 | ||
| Электрическая износостойкость, не менее | циклов | 100 000 | ||
| Количество и тип контактов | 1 переключающий | |||
| Диапазон рабочих температур (по исполнениям) | °С |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
||
| Температура хранения | °С | -40...+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99(IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | |||
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | % | до 80 (при 25°С) | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 18х93х62 | ||
| Масса | кг | 0,08 | ||
-
