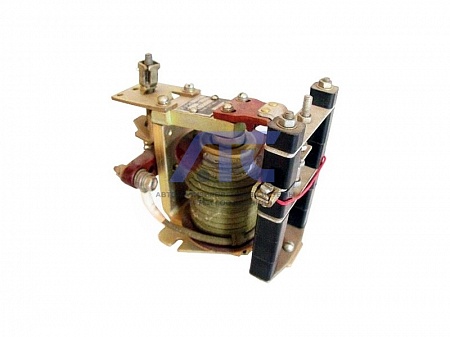

Реле электромагнитные постоянного тока серии РЭВ 312
Реле электромагнитные постоянного тока серии РЭВ 312
применяются в качестве реле контроля тока с высоким коэффициентом возврата (не менее 0,7). Реле РЭВ 312 допускают регулировку на ток срабатывания...
Подробности
Реле электромагнитные постоянного тока серии РЭВ 312
применяются в качестве реле контроля тока с высоким коэффициентом возврата (не менее 0,7). Реле РЭВ 312 допускают регулировку на ток срабатывания в пределах 30-65% номинального тока катушки.Технические данные
| Параметр | Значение |
|---|---|
| Присоединение внешних проводов к катушкам | переднее |
| Номинальный ток контактов, А | 10 |
| Номинальное напряжение цепи управления реле РЭВ 311, В постоянного тока | 24; 48; 110 и 220 |
| Номинальный ток цепи управления, А | |
| - У3 | 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400; 630; 1250 |
| - Т3 | 1,2; 2; 3,2; 5; 8; 12; 20; 32; 50; 80; 120; 200; 250; 320; 500; 1000 |
| РЭВ 312Н | 190А постоянного тока и подъемной 24В |
| Пределы регулирования |
30-65% 60-150% |
| Вид и количество контактов | 1 «з» и 1 «р» с общей точкой |
| Механические воздействия по группе условий эксплуатации ГОСТ 17516-72 | МЗ |
| Допустимые режимы работы |
прерывисто-продолжительный; кратковременный; повторно-кратковременный (ПВ 40%). |
| Температура окружающего воздуха, °С | от -40 до +55 |
| Климатическое исполнение реле по ГОСТ 15150-69 | У3, Т3 и УХЛ4 |
| Габаритные размеры, ШхВхГ, мм | 155х153х165 |
| Масса, кг, не более | 3 |
Технические данные
| Номинальный рабочий ток в режиме нормальных коммутаций для категорий применения, А | Коммутационная износостойкость млн. циклов ВО, не менее | |||||||
|---|---|---|---|---|---|---|---|---|
| Д-14 (τ = 0,1 с) | Д-15 (τ = 0,25с) | (τ = 0,05с) | (τ = 0) | |||||
| 110 В | 220В 110В | 220В 110В | 220В 110В | 220В | ||||
| 0,4 | 0,15 | 0,2 | 0,1 | 0,6 | 0,3 | 1,1 | 0,55 | 1 |
| 0,15 | 0,1 | 0,1 | 0,15 | 0,25 | 0,15 | 0,25 | 0,15 | 8 |
Реле времени поставляются отрегулированными на максимальную выдержку времени для данного типа реле. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте заказчиком.
-
