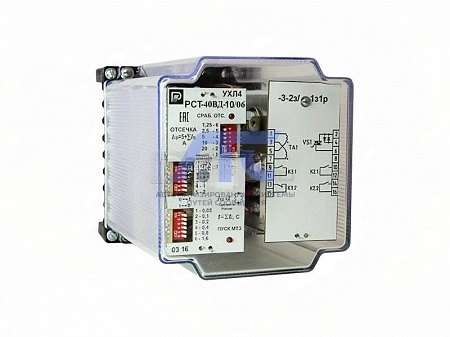

Однофазное реле максимального тока с независимой выдержкой времени, токовой отсечкой и дешунтированием РСТ-40ВД/10

Однофазное реле максимального тока с независимой выдержкой времени, токовой отсечкой и дешунтированием РСТ-40ВД/10

применяется в цепях переменного тока релейной защиты и противоаварийной автоматики, выполненных по схеме с дешунтированием, в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с независимой выдержкой времени с действием на дешунтирование токовой обмотки отключения силового выключателя, и предназначено для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

Реле изготавливаются в климатическом исполнении УХЛ категории размещения «4» по ГОСТ 15150-69 для России и поставок на экспорт в страны с умеренным климатом.

• Высота над уровнем моря не более 2000 м.
• Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55° нижнее рабочее и предельное значение температуры окружающего воздуха минус 40°C (без выпадения росы и инея).
• Верхнее значение относительной влажности не более 80% при 25°С для вида климатического исполнения УХЛ4.
• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
• Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15Гц и 1g в диапазоне частот от 16 до 100Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.

Преимущества

• Реле не требуют питания от цепей оперативного тока.
• Реле с независимой выдержкой времени и токовой отсечкой.
• В одном реле два функциональных элемента - измерительный орган тока и орган выдержки времени.
• Реле выполнено на микроэлектронной элементной базе, поэтому в отличие от принципиально отсутствует вибрация контактов (как у реле переменного тока), и оно не является источником помех в цепях оперативного питания (как реле времени с часовым механизмом).
• Световая индикация срабатывания отсечки и пуска МТЗ.
• Обладает усиленными переключающими контактами, предназначенными для шунтирования - дешунтирования цепи отключающей катушки выключателя.

Исполнения реле по току срабатывания

Исполнение по току	Соединение обмоток	Уставки тока срабатывания, А		Уставки тока срабатывания органа отсечки, А		Номинальный ток *, А
		Диапазон	Дискретность	Диапазон	Дискретность
РСТ-40ВД/10	Последовательное	2,5 - 6,375	0,125	5 - 43,75	1,25	5
РСТ-40ВД/10	Параллельное	5 - 12,75	0,25	10 - 87,5	2,5	10

* - без учета цепей дешунтирования

Исполнения реле по времени срабатывания

Обозначение	Диапазон уставок по времени, с	Дискретность изменения, с
03	0,05 - 3,15	0,05
06	0,1 - 6,3	0,1
12	0,2 - 12,6	0,2
25	0,4 - 25,2	0,4
37	0,6 - 37,8	0,6

Исполнения реле по функции выходных реле

Дешунтирование	Выходное реле 2	Выходное реле 3
Отсечка	МТЗ	Пуск МТЗ*
Отсечка	МТЗ+отсечка	Пуск МТЗ*
МТЗ+отсечка	Отсечка	Пуск МТЗ*
МТЗ	Отсечка	Пуск МТЗ*

* - с возвратом при срабатывании МТЗ

Основные технические характеристики

Наименование параметра	Значение
Коэффициент возврата реле, не менее
- ступени МТЗ	0,9
- отсечки	0,8
Время срабатывания токовых органов:
- ступень МТЗ (на нулевой уставке по времени), не более	0,15 с при токе 1,2Iср 0,05 с при токе 3Iср
- отсечка, не более	0,05 с при токе 1,2Iср.отс 0,03 с при токе 3Iср.отс
Мощность, потребляемая реле при токе, равном минимальной уставке каждого диапазона (без учета цепей дешунтирования), не более, ВА	2
Длительно допустимый ток цепей дешунтирования на каждую фазу, не более, А:
- с кожухом	5
- без кожуха	12
Выходы дешунтирования способны шунтировать и дешунтировать управляемую цепь при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс, не более, Ом:
- при токе 4А	4
- при токе 50А	1,5
Длительно допустимый ток цепей дешунтирования на каждую фазу, не более, А:
- с кожухом	5
- без кожуха	12
Выходы дешунтирования способны шунтировать и дешунтировать управляемую цепь при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс, не более, Ом:
- при токе 4А	4
- при токе 50А	1,5
Средняя наработка на отказ реле, не менее, циклов ВО	12 500
Средний ресурс, не менее, циклов ВО	100 000
Габариты, мм	157х157х178
Масса, кг	2,5

Параметры выходных контактов

Выходные реле	Стандартное	С усиленными контактами
Количество и типы выходных контактов (примечание): 0 - нет реле; з - замыкающий; п - переключающий; р - размыкающий; у - усиленные контакты	0, 1з1р, 2з, 2р, 1п	1зу, 1ру, 1пу
Коммутируемая мощность при напряжении от 24 до 250 В:
- переменного тока при cos φ > 0,5	300 ВА	600 ВА
- постоянного тока для τ < 0,005 c	20 Вт	40 Вт
Ток отключения, не более	5А	10А
Длительно допустимый ток	8А	16А
Минимальный ток контактов:
- при напряжении не ниже 60В	0,005А	0,005А
- при напряжении не ниже 24В	0,0125А	0,0125А
