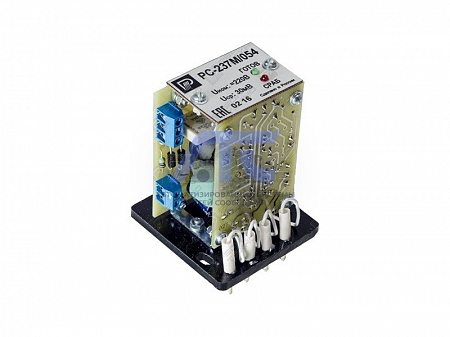

Нуль-индикатор РС-237М/054
Нуль-индикатор РС-237М/054
предназначен для применения в схемах сравнения панелей релейной защиты (ПЗ-2, ПЗ-5, ЭПЗ-1636 и др.) вместо магнитоэлектрических реле (МЭР) типа М237/054.Достоинства
РС-237М/054 устанавливается на штатное место вместо МЭР и не требует дополнительного монтажа кроме подключения проводов питания к клеммам оперативного напряжения.
РС-237М/054 выполнено на микроэлектронной элементной базе, поэтому в отличие от реле (МЭР) типа М237/054 обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация и залипание контактов.
Реле РС-237М/054 имеет один замыкающий контакт, срабатывающий при превышении входным сигналом параметра срабатывания, и один переключающий контакт для сигнализации исправности блока питания, срабатывающий при подаче напряжения питания.
Установочные размеры РС-237М/054 соответствуют размерам снятого с производства МЭР.
Условия эксплуатации
Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69.
Высота над уровнем моря не более 2 000 м.
Верхнее значение относительной влажности - не более 80% при 25°C для вида климатического исполнения УХЛ4.
Группа условий эксплуатации реле в части воздействия механических факторов внешней среды М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузка в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и диапазоне частот от 15 до 100 Гц с максимальным ускорением 1g.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры в недопустимых пределах, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы (атмосферы типа II по ГОСТ 1515-69).
Степень защиты реле - IP00, выводов реле - IP00 по ГОСТ 14254-96.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжения питания номинальное | 220 В |
| Рабочее напряжение питания | 88...242 В |
| Напряжение срабатывания | 30 мВ |
| Коэффициент возврата реле | 0,5...0,7 |
| Основная погрешность напряжения срабатывания реле, не более | ± 20% |
| Относительная дополнительная погрешность напряжения срабатывания реле при изменении температуры окружающего воздуха в рабочем диапазоне, не более | ± 10% |
| Время срабатывания реле при подаче скачком входного напряжения от 0 до +0,5 В, не более | 0,03 с |
| Выходные цепи выдерживают длительно без повреждения ток | 0,01 А |
| Мощность, потребляемая реле при номинальном напряжении питания в сработанном состоянии, не более | 2 Вт |
| Механическая износостойкость | 100 000 цикл |
| Коммутационная износостойкость с нагрузкой на контактах | 12 500 цикл |
| Интервал рабочих температур | От -20°C до +50°C |
| Тип выходного контакта | Замыкающий |
| Габариты | 89,3х62х58 мм |
| Масса, не более | 0,2 кг |
-
