Реле токовое промежуточное с шунтированием и дешунтированием ПР-361
предназначено для применения в качестве вспомогательных реле в цепях переменного оперативного тока частотой 50 Гц в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны.Реле ПР-361 относятся к виду электромеханических реле.
Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Потребляемая мощность при двукратной величине тока срабатывания, ВА, не более | 10 |
| Потребляемая мощность, Вт, не более, при напряжении, В | |
| 110 | - |
| 220 | - |
| Ток возврата, % тока срабатывания, не менее | 3 |
| Напряжение возврата, % Uн, не менее | - |
| Напряжение срабатывания, % Uн, не более | - |
| Время срабатывания при 2Iср, с, не более | 0,04 |
| Длительно допустимое напряжение, Uном | - |
|
Допустимое протекание тока по первичной обмотке насыщающегося трансформатора (при параллельном соединении секций) А, не менее: |
|
| - длительно | 10 |
| - в течение 4 с | 200 |
| Длительный ток через замкнутые контакты пониженной мощности, А при напряжении | |
| - 220 В переменного тока | 5 |
| - 28 В постоянного тока | 5 |
| Длительный ток через контакт повышенной мощности, А | 10 |
| Допустимое протекание тока через контакт повышенной мощности, А | |
| в течение 4 с | 200 |
| в течение 1 с | 300 |
|
Переключающие контакты повышенной мощности способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 Ом, а при токе 50 А не более 1,5 Ом |
|
| Коммутационная способность контактов пониженной мощности реле: | |
|
- в цепях постоянного тока (с постоянной времени индуктивной нагрузки не более 0,005 с) при напряжении от 24 до 250 В или токе 1 А, Вт, не более |
50 |
|
- в цепях переменного тока (с коэффициентом мощности не менее 0,5) при напряжении от 24 до 250 В или токе 2 А, ВА , не более |
450 |
| Коммутационная износостойкость, циклы ВО, не менее | |
| - для контактов пониженной мощности | 100 000 |
| - для контактов повышенной мощности | 2 500 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
| Габаритные размеры, мм | 98х147х151 |
| Масса реле, кг, не более | 0,8 |

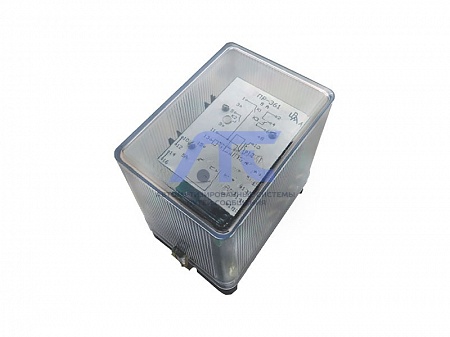

Конструктивное исполнение
Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.
-
