Реле токовое промежуточное РПм-362

Реле токовое промежуточное РПм-362 с шунтированием и дешунтированием

предназначено для применения в качестве вспомогательных реле в цепях постоянного тока частотой 50 Гц в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны, и для бесконтактного, посредством встроенных мощных тиристоров, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4А не более 4 Ом, а при токе 50А - не более 1,5 Ом.

Управляемой токовой цепью могут служить катушки электромагнитов отключения приводов типа ПРБА, ПП-61, ПП-67, ПГ-10 и т.д.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические характеристики

Параметр	Значение
Потребляемая мощность, Вт, не более, при напряжении, В
110	0,75
220	1,6
Напряжение возврата, % Uн, не менее	5
Напряжение срабатывания, % Uн, не более	70
Время срабатывания, с, не более	0,04
Длительно допустимое напряжение, Uном	1,1
Длительный ток через замкнутые контакты пониженной мощности, А при напряжении
- 220В переменного тока	5
- 28В постоянного тока	5
Длительный ток через контакт повышенной мощности, А	10
Допустимое протекание тока через контакт повышенной мощности, А
- в течение 4 с	150
- в течение 1 с	300
Переключающие контакты повышенной мощности способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5А не более 4,5 Ом, а при токе 50А не более 1,5 Ом.
Коммутационная способность контактов пониженной мощности реле
- в цепях постоянного тока (с постоянной времени индуктивной нагрузки не более 0,005 с) при напряжении от 24 до 250В или токе 1А, Вт, не более	50
- в цепях переменного тока (с коэффициентом мощности не менее 0,5) при напряжении от 24 до 250В или токе 2А, ВА, не более	450
Коммутационная износостойкость, циклы ВО, не менее
- для контактов пониженной мощности	100 000
- для контактов повышенной мощности	2 500
Механическая износостойкость, циклы ВО, не менее	30 000 000
Конструктивное исполнение по способу присоединения внешних проводников	переднее, заднее (винтом или шпилькой)
Габаритные размеры, мм	94х128х128
Масса реле, кг, не более	0,5

Конструктивное исполнение

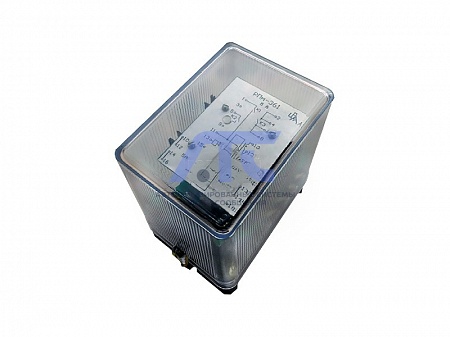

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.

Условное обозначение

РПм - X - Х - УХЛХ

• РП - реле промежуточное;
• м - модернизированное;
• X - порядковый номер разработки, 362;
• X - вид присоединения:
  • 3 - переднее присоединение с винтовыми зажимами;
  • 4 - заднее присоединение с винтовыми зажимами или шпилькой.
• УХЛХ - климатическое исполнение УХЛ, категория размещения 1 или 4 по ГОСТ 15150.
