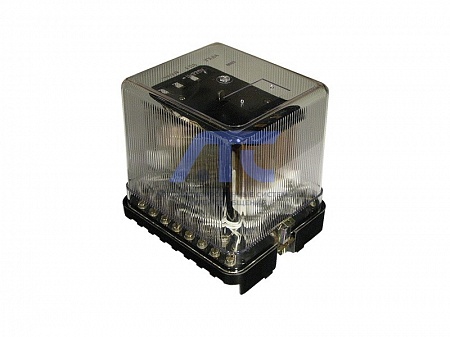

Реле промежуточные РП-8 двухпозиционные

Реле промежуточные РП-8 двухпозиционные

В реле РП 8 при включении первой обмотки катушки якорь срабатывает в одном направлении, а при включении второй обмотки - в обратном направлении.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
• Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g, в диапазоне частот от более 15 Гц с максимальным ускорением 1g.
• Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Время срабатывания реле (время от момента подачи Uн на катушку реле до момента замыкания замыкающего контакта), с, не более - 0,06.

Замкнутые контакты допускают протекание по ним тока до - 5А.

Коммутационная способность контактов реле, при токе не более 2А или напряжении от 24 до 250В мощностью:

• в цепях постоянного тока с индуктивной нагрузкой (постоянная времени которой не более 0,005 с), Вт - 50;
• в цепях переменного тока (коэффициент мощности нагрузки не менее 0,5), ВА - 450.

Коммутационная износостойкость, циклы ВО - 140 000.

Механическая износостойкость, циклы ВО - 1 000 000.

Конструктивное исполнение по способу присоединения внешних проводников - заднее (винтом или шпилькой).

Габаритные размеры, мм, не более - 125х147х144.

Конструкция

Механизм реле смонтирован в прямоугольном корпусе, состоящем их цоколя и кожуха.

Структура условного обозначения

РП Х Х4

• РП - реле промежуточное;
• Х - номер разработки;
• Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
