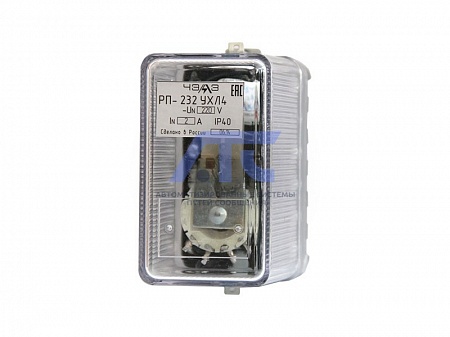

Реле промежуточные РП-232
Реле промежуточные РП-232
предназначены для использования в схемах устройств релейной защиты и автоматики энергетических систем в цепях постоянного тока в тех случаях когда:- требуется действие реле от тока с удержанием от напряжения (реле РП-232).
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,25 g.
Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.
Технические характеристики
| Тип реле |
Потребляемая мощность, W, не более |
Сочетание контактов |
Исполнение обмоток |
|||||
|---|---|---|---|---|---|---|---|---|
|
Рабочая обмотка |
Удерживающая обмотка |
Замыкающих | Размыкающих | Рабочая | Удерживающая | |||
| Тока | Напряжения | Тока | Напряжения | |||||
| РП-232 | 6 | 4 | 2 | 2 | 1 | - | - | 1 |
Параметры срабатывания
| Параметр | Значение |
|---|---|
|
Напряжение (ток) срабатывания (при отключенной удерживающей обмотке) от номинального, не более |
1,0 |
|
Напряжение (ток) отпускания (при отключенной удерживающей обмотке), от номинального, не менее |
0,05 |
| Время срабатывания (замыкания замыкающего контакта), s, не более | 0,06 |
| Время размыкания размыкающего контакта, s, не более | 0,03 |
Коммутационная способность контактов реле
|
Род тока и характер нагрузки |
Максимальное напряжение, V |
Отключаемый ток, А |
Номинальный ток контактов, А |
|
|---|---|---|---|---|
|
одним контактом |
двумя последовательно соединенными контактами |
|||
|
Постоянный τ≤0,02 |
121 242 |
0,58 0,2 |
1,25 0,62 |
5 |
|
Переменный cosφ≥0,5 |
121 242 |
5,0 5,0 |
- | 5 |
| Параметр | Значение |
|---|---|
|
Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24 V, А |
0,01 |
| Обмотки напряжения реле выдерживают длительно 110% Uном. | |
| Коммутационная износостойкость, циклы ВО | 20 000 |
| Механическая износостойкость, циклы ВО | 100 000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, mm, не более | 67х128х118 |
| Масса реле, kg, не более | 0,8 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
-
