Реле промежуточные РП-23
Реле промежуточные РП-23
предназначены для применения в качестве вспомогательных реле в цепях постоянного тока.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,25g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение параметра |
|---|---|
| Номинальное напряжение, В | 24, 48, 110, 220 |
| Напряжение срабатывания реле, %, не более | 70% Uн |
| Напряжение возврата реле, %, не менее | 10% Uн |
| Потребляемая мощность при номинальном напряжении | 6 Вт |
Термическая устойчивость 110% номинального напряжения длительно.
Коммутационная способность
Коммутационная способность контактов реле при напряжении от 24 до 250В в цепях постоянного и переменного тока.
| Наибольшая отключающая мощность |
Наибольший ток включения, А |
Длительно допустимый ток контактов, А |
|
|---|---|---|---|
| при постоянном токе, Вт | при переменном токе, ВА | ||
| 100 (при токе до 2А) | 500 (при токе до 5А) | 5 | 5 |
Наименьший коммутируемый ток при напряжении не менее 24В, А - 0,01.
Коммутационная износостойкость, циклы ВО - 10 000.
Механическая износостойкость, циклы ВО - 100 000.
Конструкция
Реле выпускаются с 1 размыкающим и 4 замыкающими контактами. Однако при перестановке контактных угольников и подвижных контактных пластин на месте эксплуатации можно получить:
- 2 размыкающих и 3 замыкающих контакта;
- 3 размыкающих и 2 замыкающих контакта;
- 4 размыкающих и 1 замыкающий контакт.
Конструктивное исполнение по способу присоединения внешних проводников - переднее, заднее (винтом или шпилькой).
Габаритные размеры, mm, не более - 67х128х118.
Масса, кг, не более - 0,825.

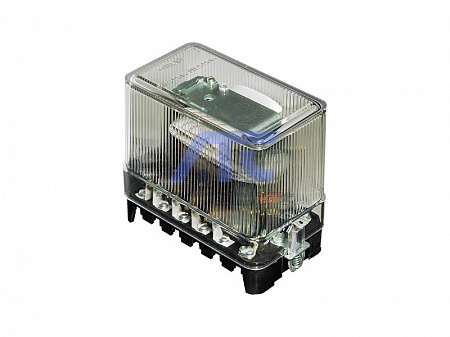

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РП ХХ Х4
- РП - реле промежуточное;
- ХХ - условный номер разработки;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
-
