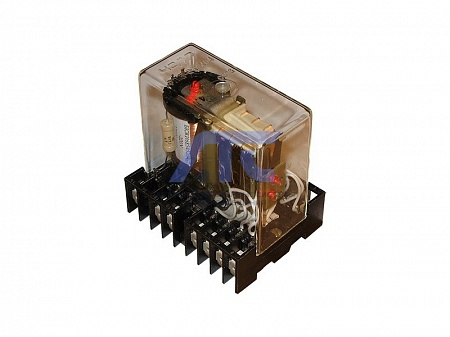

Реле промежуточные РП 16-1М
предназначены для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Род тока включающей катушки | Номинальное напряжение, В | Напряжение, В | Время срабатывания, с, не более | Время возврата, c, не более | Потребляемая мощность, не более | Сочетание контактов | |
|---|---|---|---|---|---|---|---|
| срабатывания | отпадания, не менее | ||||||
| постоянный | 220 | в диапазоне 121-154 | 66 | 0,03 | 0,05 | 3 Вт | 4з 2р |
| постоянный | 220 | в диапазоне 121-154 | 66 | 0,03 | 0,05 | 3 Вт | 2з 4р |
| постоянный | 110 | в диапазоне 61-77 | 33 | 0,03 | 0,05 | 3 Вт | 4з 2р |
| постоянный | 110 | в диапазоне 61-77 | 33 | 0,03 | 0,05 | 3 Вт | 2з 4р |
| постоянный | 48 | не более 33,6 | 14,4 | 0,03 | 0,05 | 3 Вт | 4з 2р |
| постоянный | 48 | не более 33,6 | 14,4 | 0,03 | 0,05 | 3 Вт | 2з 4р |
| постоянный | 24 | не более 16,8 | 7,2 | 0,03 | 0,05 | 3 Вт | 4з 2р |
| постоянный | 24 | не более 16,8 | 7,2 | 0,03 | 0,05 | 3 Вт | 2з 4р |
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24В, А | 0,01 |
| Механическая износостойкость, циклы ВО | 1 000 000 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее или заднее (винтом) |
| Габаритные размеры, мм, не более | 71х89х96 |
| Масса реле, кг, не более | 0,4 |
Коммутационная способность
Коммутационная способность контактов реле при напряжении от 24 до 250В в цепях постоянного и переменного тока.
| Род тока и характер нагрузки | Максимальное напряжение, В | Отключаемый ток, А | Номинальный ток контактов, А | Коммутационная износостойкость, циклы ВО | |
|---|---|---|---|---|---|
| одним контактом | двумя последовательно соединенными контактами | ||||
| постоянный τ ≤ 0,02 c | 26,4 | 2,65 | 5,0 | 5 | 30 000 |
| постоянный τ ≤ 0,02 c | 52,8 | 1,3 | 3,0 | 5 | 30 000 |
| постоянный τ ≤ 0,02 c | 121 | 0,58 | 1,25 | 5 | 30 000 |
| постоянный τ ≤ 0,02 c | 242 | 0,248 | 0,62 | 5 | 30 000 |
| переменный сosφ ≥ 0,5 | 26,4 | 5 | - | 5 | 30 000 |
| переменный сosφ ≥ 0,5 | 39,6 | 5 | - | 5 | 30 000 |
| переменный сosφ ≥ 0,5 | 110 | 5 | - | 5 | 30 000 |
| переменный сosφ ≥ 0,5 | 242 | 4 | - | 5 | 30 000 |
Конструкция
Все элементы схемы реле смонтированы в корпусе, состоящем из основания и съемного прозрачного кожуха.
По способу монтажа реле выпускаются для переднего либо заднего присоединения внешних проводников. При необходимости возможно изменение способа крепления внешних проводников. Для этого винты крепления внешних проводников установить с нужной стороны - спереди или сзади.
Винты крепления внешних проводников имеют резьбу М4.
Структура условного обозначения
РП 16 - ХХМ Х4
- РП - реле промежуточное;
- 16 - обозначение серии: реле незамедленные с временем включения не более 30 мс;
- Х - исполнение по функциональному назначению:
- 1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
- Х - исполнение реле по виду присоединения:
- 3 - переднее присоединение винтом;
- 4 - заднее присоединение винтом.
- М - модернизированное;
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
-
