Реле промежуточные РП-11М двухпозиционные малогабаритные

Реле промежуточные РП-11М двухпозиционные малогабаритные

предназначены для коммутации электрических нагрузок в цепях напряжением до 242В постоянного и переменного тока частоты 50 Гц в схемах устройств релейной защиты, противоаварийной и системной автоматики электроэнергетических объектов, промышленной аппаратуре различного назначения и являются комплектующими изделиями.

Реле работают на электромагнитном принципе. При подаче напряжения на клеммы питания 13 и 14 реле срабатывает. Замыкающие контакты реле замыкаются, а размыкающие - размыкаются. При подаче напряжения на клеммы 15 и 16 происходит возврат реле, т.е. якорь и контакты возвращаются в первоначальное состояние.

Реле РП 11М в отличие от реле типов РП 11, имеют меньшие габариты и массу.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
• Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от более 15 до 100 Гц с максимальным ускорением 1g.
• Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК-64 при уровне установки над нулевой отметкой до 10 м.
• Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Род тока	Номинальное напряжение, В	Частота, Гц	Напряжение срабатывания, не более	Исполнение контактов
постоянный	24, 48, 110, 220	-	70% Uн	3 замык., 3 размык.

Параметр	Значение
Время срабатывания реле, с, не более	0,06
Потребляемая мощность при номинальном напряжении, не более, Вт	14
Коммутационная способность контактов при напряжении 250В или токе 2А, не более
- в цепи постоянного тока с индуктивной нагрузкой (τ=0,005 мс), Вт	50
- в цепи переменного тока (соs φ=0,5), ВА	450
Коммутационная износостойкость, циклы ВО	140 000
Механическая износостойкость, циклы ВО	1 000 000
Конструктивное исполнение по способу присоединения внешних проводников	переднее или заднее (винтом)
Габаритные размеры, мм	71х89х96
Масса, кг, не более	0,35

Конструкция

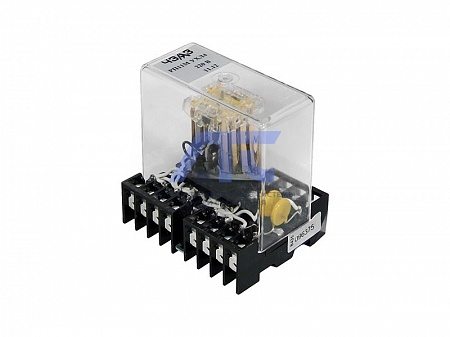

Все элементы смонтированы в корпусе, состоящем из основания (цоколя) и съемного прозрачного кожуха.

Реле РП11М устанавливают на вертикальной плоскости в вертикальном положении с отклонением не более 5° в любую сторону. Допускается устанавливать в повернутом на 90° (влево от вертикального) положении с допустимым отклонением не более 5° в любую сторону при установке на вертикальной плоскости.

Структура условного обозначения

РП Х М Х4

• РП - реле промежуточное;
• Х - номер разработки;
• М - малогабаритное;
• Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
