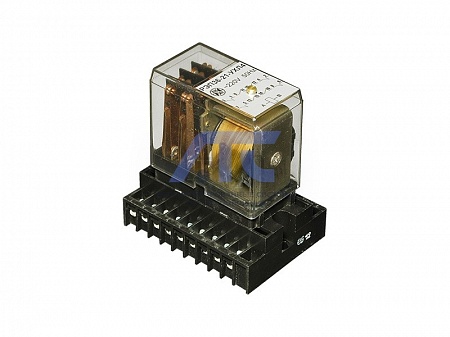

Реле промежуточные РЭП36Н-11
Реле промежуточные РЭП36Н-11
предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.Реле имеет исполнение для переднего или заднего присоединения проводников, с возможностью установки на планку (панель) в вертикальном положении или с поворотом на 90° по часовой стрелке, а также на DIN-рейку 35 мм с поворотом на 90° по часовой стрелке с использованием специальных фиксаторов.
Климатическое исполнение: УХЛ4 или 04 по ГОСТ 15150.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 40 до 55°С;
- относительная влажность окружающего воздуха - до 80% при температуре 25°С;
- вибрация мест крепления в диапазоне частот 5-15 Гц при ускорении 3g и в диапазоне частот 15-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Реле соответствуют требованиям ТУ 3425-075-00216823-2001, согласованным с РАО «ЕЭС России√.
Технические данные
| Параметр | Тип реле | |||||
|---|---|---|---|---|---|---|
|
РЭП36Н-11* |
||||||
| Количество обмоток: | ||||||
| - включающих напряжения |
1 |
|||||
| - включающих тока |
- |
|||||
| - удерживающих напряжения |
- |
|||||
| - удерживающих тока |
- |
|||||
| Номинальное напряжение катушек напряжения, В | ||||||
| - постоянного тока |
220 |
|||||
| - переменного тока частоты 50/60 Гц |
- |
|||||
| Номинальный ток токовых катушек, А |
- |
|||||
| Количество выходных контактов: | ||||||
| «з» - замыкающие; |
4 «з» + 2 «р»; 2 «з» + 4 «р»; 8 «з»; 6 «з»; 2 «з» + 2 «р»; 4 «з» + 4 «р»; 6 «з» + 2 «р» |
|||||
| Потребляемая мощность включающей / удержив. обмоток реле: | ||||||
| - постоянного тока, Вт |
3,5 |
|||||
| - переменного тока, ВА |
3,5 |
|||||
| Механическая изностойкость, циклов ВО, не менее | 1 000 000 | |||||
| Масса реле, кг, не более |
0,35 |
|||||
| U срабатывания в холодном состоянии, % UН, не более |
65 |
|||||
| I срабат., % IН, не более |
- |
|||||
| U несрабат., % UН, не менее |
60 |
|||||
| U отпуск., % UН, не менее |
30 |
|||||
| I удержив., % IН, не более |
- |
|||||
| U удержив., % UН, не более |
- |
|||||
| Время включ., мс, не более |
30 |
|||||
| Время отключ., мс, не более |
50 |
|||||
| Заменяемые аналоги |
РЭП-25; РП23; РП16-1; РП16-6 |
|||||
Примечания:
1. Перенапряжения на катушках реле на номинальные напряжения 110В и выше, создаваемые при отключении напряжения питания, не превышают двукратное номинальное напряжение питания из-за применения в них встроенных ограничителей перенапряжений.
2. * Диапазон напряжения срабатывания для исполнений реле с нормированным параметром (0,6-0,65UH), что удовлетворяет требованиям «Инструкции по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций» СО 34.35.302-2006.
| Род тока и характер нагрузки | Максимальное напряжение, В | Включаемый ток, А | Отключаемый тока, А | Коммутационная износостойкость, одним контактом циклов ВО | |
|---|---|---|---|---|---|
| одним контактом | двумя последовательно соединенными контактами | ||||
|
постоянный τ ≤ 0,02 c |
26,4 52,8 121 242 |
5,0 |
2,65 1,3 0,58 0,2 |
5,0 3,0 1,25 0,62 |
100 000 |
|
переменный cos φВКЛ ≥ 0,5 |
110 121 242 |
5,0 |
5,0 5,0 5,0 |
- | 100 000 |
Наименьший рабочий ток, коммутируемый контактами, при напряжении 24В составляет 0,01А, а при напряжении 220В - 0,005А.
Способы крепления
- Присоединение внешних проводников - переднее, либо заднее под зажимы с помощью винтов.
- Реле может комплектоваться фиксатором для крепления реле на DIN-рейку 35 мм (присоединение внешних проводников реле - переднее, положение реле в пространстве вертикально - с поворотом на 90°, с дополнительной регулировкой).
- Основным направлением поворота на 90° является направление по часовой стрелке, в то же время допускается использование реле с поворотом против часовой стрелки.
- По отдельному заказу реле могут поставляться с отличными от указанных в каталоге, параметрами по номинальному напряжению.
-
