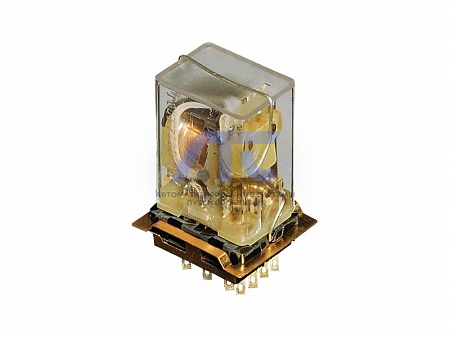

Реле промежуточные РЭП 18-002
Реле промежуточные РЭП 18-002
предназначены для применения в электрических цепях постоянного тока напряжением до 220В и переменного тока напряжением до 380В частоты 50 (60) Гц. Реле оптимальны ...
Подробности
Реле промежуточные РЭП 18-002
предназначены для применения в электрических цепях постоянного тока напряжением до 220В и переменного тока напряжением до 380В частоты 50 (60) Гц. Реле оптимальны для связи полупроводникового выхода с сильноточной контактной аппаратурой в модулях интерфейса.Технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение цепи контактов, В | 5-380 |
| Номинальный ток контактов, А | 4 |
| Номинальное напряжение цепи управления, В: | |
| - постоянный ток | 5, 6, 12, 15, 24, 48, 60, 110 |
| - переменный ток 50/60 Гц | 12, 24, 40, 110, 220 |
| Минимальный коммутируемый ток, А: | |
| - при напряжении 24В | 0,01 |
| - при напряжении 5В | 0,05 |
| Время срабатывания, с, не более | 0,025 |
| Время возврата, с, не более | 0,015 |
| Отключаемая мощность, ВА / Вт, не более: | |
| - по категории применения А-12 при напряжении 380В | 63 |
| - по категории применения Д-12 при напряжении 48В | 7,2 |
| Потребляемая мощность ВА / Вт, не более: | |
| - для реле переменного тока | до 1,5 |
|
- для реле постоянного тока в зависимости от исполнения реле |
от 0,7 до 1,3 |
| Коммутационная износостойкость, ВО | 4 000 000 |
| Механическая износостойкость, ВО | 30 000 000 |
| Климатическое исполнение | УХЛ4, О4 |
| Температура окружающего воздуха, °С | от -40 до +55 |
| Масса, кг: | |
| - РЭП18-001 | от 23,6 до 31,6 г |
| - РЭП18-002 | от 24,3 до 32,6 г |
| - РЭП18-004 | от 39,1 до 50,2 г |
| Присоединение внешних проводников к выводам реле | заднее |
| Способ присоединения | пайка |
|
Реле отрегулированы на срабатывание при напряжении на выводах катушки, не более |
0,85 Uн |
Коммутационная способность
| Категория применения | Режим нормальных коммутаций | Режим редких коммутаций | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Коммутационная износостойкость, циклов | Параметр индуктивной нагрузки | ||
|---|---|---|---|---|---|---|---|---|
| Номинальное рабочее напряжение, В | Номинальный рабочий ток, А | Коммутационная износостойкость, млн.циклов | Параметр индуктивной нагрузки | |||||
| А-12 |
24 40 110 110 220 380 |
1,00 0,6 0,32 0,4 0,3 0,17 |
4,0 4,0/3,0* 4,0 2,5 4,0 4,0/3,0* |
коэффициент мощности 0,4 |
6-220 380 |
4,0 2,0 |
50 | коэффициент мощности 0,4 |
| АС-21 | - | - | - | - |
6-220 380 |
4,0 2,0 |
50 | коэффициент мощности 0,95 |
| Д-12 |
24 24 48 110 220 |
0,3 0,25 0,15 0,08 0,05 |
2,5 4,0 4,0 2,5 1,6 |
постоянная времени 0,04 с |
6-12 24 48 60 110 220 |
3,6 1,8 0,5 0,4 0,2 0,1 |
20 | постоянная времени 0,04 с |
| ДС-21 | - | - | - | - |
6-12 24 48 60 110 220 |
5,4 2,7 0,8 0,6 0,3 0,15 |
20 | активная нагрузка |
* значение в числителе для РЭП-18-004, в знаменателе - для РЭП-18-001 и РЭП-18-002.
Типоисполнения
| Тип реле | Количество переключающих контактов | Номинальное напряжение катушки, В | Частота, Гц | Габаритные размеры, мм, макс | Масса, г, не более |
|---|---|---|---|---|---|
| РЭП 18-002 | 2«п» | -5, -6, -12, -15, -24, -48, -60, -100 |
- на розетке для объемного монтажа: 16х30х58 - без розетки для печатного монтажа: 14х28х44,5 - на розетке для печатного монтажа: 16х30х58 |
- на розетке для объемного монтажа: 32,6 - без розетки для печатного монтажа: 24,3 - на розетке для печатного монтажа: 32,1 |
|
| 12, 24, 40, 110, 220 | 50 | ||||
| 12, 24, 40, 110, 220 | 60 |
Способы крепления
- при помощи гайки за шпильку (для 4-х контактных реле), присоединение проводов - пайкой;
- на разъемном контактном соединении (розетке), присоединение проводов - пайкой;
- к печатной плате посредством пайки ламелей;
- на разъемном контактном соединении (розетке) с ламелями под пайку к печатной плате.
Реле могут иметь дополнительные элементы: указатель срабатывания, ручной манипулятор и бронзовую пружину для крепления розетки.
Рабочее положение в пространстве - на вертикальной плоскости (якорем вверх) или на горизонтальной плоскости (магнитопроводом вверх), допустимое отклонение от рабочего положения не более +5°.
-
