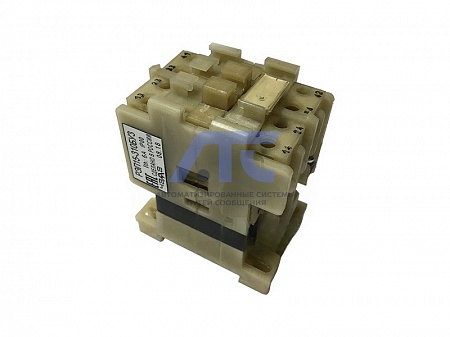

Реле промежуточные РЭП 15-620Б

Реле промежуточные РЭП 15-620Б

предназначены для применения в цепях управления электроприводами во всех отраслях народного хозяйства, кроме подвижных устройств и условий с агрессивными средами. Контакты реле предназначены для коммутаций цепей переменного тока номинальным напряжением до 660В частоты 50 (60) Гц и постоянного тока номинальным напряжением до 220В.

Реле РЭП 15 допускают применение в качестве магнитного пускателя для управления маломощными двигателями переменного тока. Реле, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

Ограничители перенапряжений ограничивают коммутационные перенапряжения на зажимах катушки реле до величины:

• на катушке постоянного тока - не более 2-кратного номинального;
• на катушке переменного тока - не более 2-кратного амплитудного значения для напряжений 110, 220, 380В и 4-кратного амплитудного значения для напряжений 24 и 48В (с учетом допустимого увеличения напряжения до 110% номинального значения).

Технические данные

Параметр	Значение
Присоединение внешних проводников	переднее
Номинальное напряжение контактов, В:
- переменный ток	12-660
- постоянный ток	12-220
Номинальный ток контактов, А	6
Наименьший номинальный рабочий ток контактов, А:
- при напряжении 12В	0,025
- при напряжении 24В	0,01
Допустимый сквозной ток контактов в течение 1 с, А	120
Допустимые пределы изменения напряжения цепи управления, от номинального	0,85+1,1
Коммутационная износостойкость, ВО, не менее:
для реле переменного тока при отключаемой мощности 456 ВА напряжении 380В по категории АС-11 или 44 Вт напряжении 220В по категории ДС-11
- класс износостойкости - А	2
- класс пониженной износостойкости - Б	1
для реле постоянного тока при отключаемой мощности 190 ВА напряжении 380В по категории АС-11 или 29 Вт напряжении 220В по категории ДС-11
- класс износостойкости - А	4
- класс пониженной износостойкости - Б	2
Механическая износостойкость, ВО, не менее:
- переменный ток	20 000 000
- постоянный ток	10 000 000
Потребляемая мощность в нагретом состоянии реле при температуре окружающего воздуха (20±5)°С и номинальном напряжении, не более:
- переменный ток, ВА	7±1
- постоянный ток, Вт	6
Время срабатывания при температуре окружающего воздуха (20±5)°С и номинальном напряжении, с, не более:
- переменный ток	0,03
- постоянный ток	0,05
Время возврата при температуре окружающего воздуха (20±5)°С и номинальном напряжении, с, не более:	0,03
Режим работы	продолжительный прерывисто-продолжительный кратковременный повторно-кратковременный (с частотой включения до 1200 в час и ПВ 40%)
Механические воздействия по группе условий эксплуатации по ГОСТ 17516-72	M7
Температура окружающего воздуха, °С
- У3	от -45 до +55
- от +1 до +55	Т3
Относительная влажность, при температуре окружающего воздуха +20°С, %, не более	90
Климатическое исполнение реле по ГОСТ 15150-69 (Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 по ГОСТ 15150-69)	УЗ и ТЗ

Реле отрегулированы на срабатывание при напряжении на зажимах катушки 0,85♦1,05 номинального.

Установка контактной приставки на реле серий РЭП 15-220, РЭП 15-310, РЭП 15-400 недопустима.

По отдельному заказу за дополнительную плату поставляются включающие катушки и ограничители перенапряжений.

Типоисполнения

Тип реле	Тип контактов	Номинальное напряжение катушки, В	Частота переменного тока цепи управления, Гц	Габаритные размеры, мм	Масса, кг
РЭП 15-620Б	6«3», 2«Р»	12, 24, 36, 40, 110, 220, 230, 240, 380, 400, 415	50	40x58x102	0,24
		12, 24, 40, 110, 220, 230, 240, 380, 440	60

Структура условного обозначения

РЭП 15-ХХ0-Х Х Х ХХ Х-ХХ Х 3

• РЭП - реле электромагнитное промежуточное;
• 15 - номер серии;
• ХХ0 - Количество замыкающих, размыкающих и переключающих контактов:
  • 220 - 2 замыкающих и 2 размыкающих;
  • 310 - 3 замыкающих и 1 размыкающий;
  • 400 - 4 замыкающих;
  • 420 - 4 замыкающих и 2 размыкающих;
  • 440 - 4 замыкающих и 4 размыкающих;
  • 620 - 6 замыкающих и 2 размыкающих;
  • 800 - 8 замыкающих.
• X - условное обозначение рода тока в цепи вклю чающей катушки, рода включающей катушки и вида возврата:
  • 1 - реле переменного тока с катушкой напряжения, одностабильное;
  • 5 - реле постоянного тока с катушкой напряжения, одностабильное.
• X - условное обозначение по способу крепления:
  • 1 - при помощи винтов;
  • 5 - при помощи винтов или защелки.
• X - условное обозначение вида и способа присое динения внешних проводников:
  1 - переднее, винтовы ми зажимами;
• XX - Условное обозначение напряжений включающей катушки:
  • постоянного тока:
    02 - 12В; 04 - 24В; 09 - 48В; 11 - 60В; 13 - 110В; 15 - 220В;
  • переменного тока час тоты 50 Гц:
    21 - 12В; 22 - 24В; 24 - 36В; 25 - 40В; 29 - 110В; 34 - 220В;
    35 - 230В; 36 - 240В; 37 - 380В; 38 - 400В; 39 - 415В;
  • переменного тока частоты 60 Гц:
    48 - 12В; 49 - 24В; 52 - 40В; 55 - 110В; 60 - 220В; 61 - 230В;
    62 - 240В; 63 - 380В; 66 - 440В.
• X - условное обозначение коммутационной из носостойкости:
  • 4 - класс А;
  • 6 - класс Б.
• XX - условное обозначе ние степени защиты:
  00 - степень защиты IP00 по ГОСТ 14254-80;
• X - вид климатического исполнения по ГОСТ 15150-69:
  • У - для умеренного климата;
  • Т - для тропического климата.
• 3 - категория размещения по ГОСТ 15150-69.
