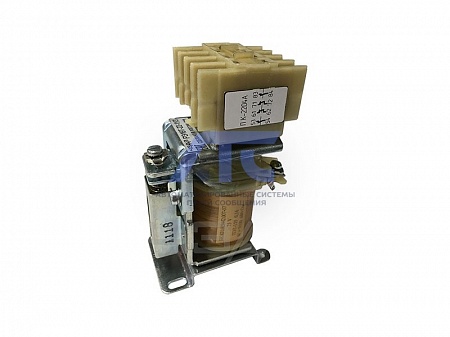

Реле промежуточные РЭ 16Т-30-3
Реле промежуточные РЭ 16Т-30-3
являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов, в том числе крановых, вагонов метрополитена, тепловозов и электрово...
Подробности
Реле промежуточные РЭ 16Т-30-3
являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов, в том числе крановых, вагонов метрополитена, тепловозов и электровозов.Реле поставляются отрегулированными на максимальную выдержку времени.
Технические данные
- Номинальный ток контактов - 16А.
- Номинальное напряжение контактов - 110В постоянного тока.
- Наименьшее рабочее напряжение контактов - 24В.
- Наименьший рабочий ток контактов - 0,01А.
- Исполнения реле постоянного тока допускают работу при выпрямленном напряжении, при этом пульсация не должна превышать 8%. Исполнения реле для тепловозов и электровозов допускают работу при выпрямленном двухполупериодном напряжении.
- Время подготовки к повторному включению реле с приставкой ПВ11, не более 0,1 с, с приставкой ПВ12 не более 0,3 с.
- Механическая износостойкость для реле РЭ16Т, не менее - 10 млн. циклов ВО.
Структура условного обозначения
РЭ 16 - ХХ - Х Х 3
- РЭ - условное обозначение серии.
- 16 - условное обозначение вида реле - реле промежуточное.
- ХХ - количество замыкающих и размыкающих контактов:
- 11 - 1 замыкающий и 1 размыкающий;
- 20 - 2 замыкающих;
- 22 - 2 замыкающих и 2 размыкающих;
- 40 - 4 замыкающих;
- 12 - 1 замыкающий и 2 размыкающих;
- 30 - 3 замыкающих.
- X - условное обозначение по наличию приставки времени:
- 1 - реле без приставки времени;
- 2 - реле с полупроводниковой приставкой ПВ11 с выдержкой времени до 5 с;
- 3 - реле с полупроводниковой приставкой ПВ11 с выдержкой времени до 10 с;
- 4 - реле с конденсаторной приставкой ПВ12.
- X - вид климатического исполнения по ГОСТ 15150-69:
- У - для умеренного климата;
- Т - для тропического климата.
- 3 - категория размещения по ГОСТ 15150-69.
Габаритные и установочные размеры
| Тип реле | В | L1 | H1 |
Масса, кг, не более |
|---|---|---|---|---|
| РЭ 16Т-30-3 | 73 | 76 | 120 | 0,7 |
-
