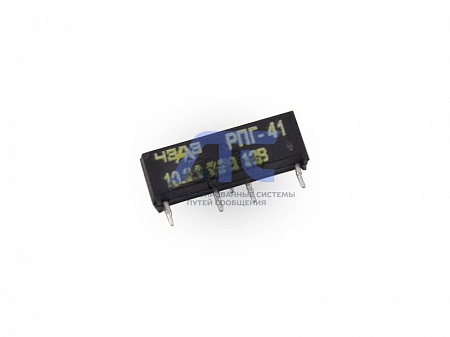

Реле промежуточные герконовые РПГ-41
Реле промежуточные герконовые РПГ-41
предназначены для применения в схемах релейной защиты и противоаварий...
Подробности
Реле промежуточные герконовые РПГ-41
предназначены для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок в цепях постоянного и переменного тока.Реле пригодны для работы в системах управления на базе микропроцессорной техники.
Условия эксплуатации
Рабочее положение реле в пространстве: любое.
Вид климатического исполнения и категория исполнения УХЛ 4 по ГОСТ 15150, при этом:
- верхнее предельное рабочее значение температуры окружающего воздуха принимается равным плюс 55°С;
- нижнее предельное рабочее значение температуры окружающего воздуха принимается равным минус 40°С (без выпадения инея и росы);
- верхнее значение относительной влажности воздуха не более 80% при температуре плюс 25°С без конденсации влаги;
- высота над уровнем моря не должна быть более 2000 м.
Группа условий эксплуатации М7 по ГОСТ 17516.1:
- в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g;
- в диапазоне частот от 16 до 100 Гц с максимальным ускорением 10g.
Сейсмостойкость: 9 баллов по MSK-64 при установке над нулевой отметкой до 25 м.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Номинальное коммутируемое напряжение, амплитудное значение, В |
800 |
|
Максимальное коммутируемое напряжение, амплитудное значение, B |
1000 |
|
Номинальное напряжение управляющей катушки постоянного тока |
12 B |
|
Допустимое отклонение напряжения управляющей катушки, не более |
±20% |
|
Максимальный коммутируемый ток, амплитудное значение |
1A |
| Потребляемая мощность, не более | 0,35 Вт |
|
Время замыкания контактов при срабатывании, не более |
1,0 мс |
|
Время размыкания контактов при возврате, не более |
0,3 мс |
| Сопротивление контакта, не более | 300 мОм |
| Максимальная частота коммутаций |
90 000 включений в час |
|
Механическая износостойкость контактов, не менее |
25 млн. циклов |
| Габаритные размеры, не более | 6,4х24,4х8,6 мм |
| Масса реле, не более | 2,5 г |
| Тип реле |
Категория применения |
Вид коммутации |
Коммутационная износостойкость, число циклов |
|||
|---|---|---|---|---|---|---|
| Включение | Отключение | |||||
| I, мА | U, В | I, мА | U, В | |||
| РПГ-41 |
DС-20 DС-21 |
100 | 10 | 100 | 10 | 20х106 |
| РПГ-41 |
DС-20 DС-21 |
500 | 20 | 500 | 20 | 10х106 |
| РПГ-41 |
DС-20 DС-21 |
1 | 900 | 1 | 900 | 0,1х106 |
| РПГ-41 |
AС-20 AС-21 |
100 | 10 | 100 | 10 | 20х106 |
| РПГ-41 |
AС-20 AС-21 |
500 | 20 | 500 | 20 | 10х106 |
| РПГ-41 |
AС-20 AС-21 |
1 | 600 | 1 | 600 | 0,1х106 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса.
-
