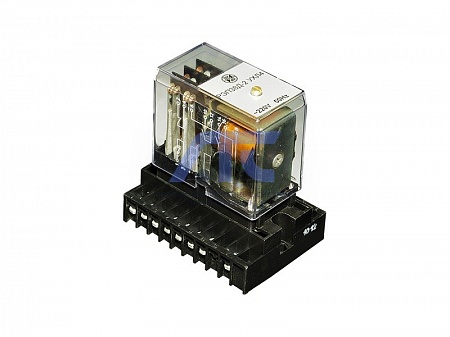

Реле промежуточные двухпозиционные РЭП38ДН-1

Реле промежуточные двухпозиционные РЭП38ДН-1

предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.

Реле выпускается для переднего или заднего присоединения проводников, с возможностью установки на планку (панель) в вертикальном положении или с поворотом на 90° по часовой стрелке, а также на DIN-рейку 35 мм с поворотом на 90° по часовой стрелке с использованием специальных фиксаторов.

Климатическое исполнение: УХЛ4 или 04 по ГОСТ 15150.

Условия эксплуатации

• высота над уровнем моря не более 2000 м;
• температура окружающего воздуха - от минус 40 до 55°С;
• относительная влажность окружающего воздуха - до 80% при температуре 25°С;
• вибрация мест крепления в диапазоне частот 5-15 Гц при ускорении 3g и в диапазоне частот 15-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).

Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.

Реле соответствуют требованиям ТУ 3425-075-00216823-2001, согласованным с РАО «ЕЭС России».

Технические данные

Параметр	РЭП38ДН-1*
Номинальное напряжение питания, В
- постоянного тока	220
- переменного тока частоты 50/60 Гц	-
Кол-во выходных контактов	3 «з» + 3 «р»
Потребляемая мощность, Вт, ВА
- в момент включения	12
- в установившемся режиме	0
Время срабатывания, мс, не более	50
Номинальный ток контактов, А	5
Коммутационная способность контактов при напряжении 250В или токе 2А, не более
- в цепи постоянного тока (при τ ≤ 0,005 c), Вт	50
- в цепи переменного тока (при cos φвкл ≥ 0,5), ВА	450
Механическая износостойкость, циклов ВО, не менее	1 000 000
Коммутационная износостойкость, циклов ВО, не менее	200 000
Масса реле, кг, не более	0,45
U срабатывания в холодном состоянии, % UН, не более	65
U несрабат., %UН, не менее	60
Заменяемые аналоги	-

Примечания:
1. Перенапряжения на катушках реле создаваемые при отключении напряжения питания, не превышают двукратное номинальное напряжение питания.
2. * Диапазон напряжения срабатывания для исполнений реле с нормированным параметром (0,6-0,65UH), что удовлетворяет требованиям «Инструкции по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций» СО 34.35.302-2006.
3. Включение и отключение реле в процессе эксплуатации необходимо производить только путем подачи напряжения на соответствующие обмотки реле. Наименьший рабочий ток, коммутируемый контактами, при напряжении 24В составляет 0,1А, а при напряжении 220В - 0,005А.

Способы крепления

Присоединение внешних проводников - переднее, либо заднее под зажимы с помощью винтов.

Реле РЭП-38Д может комплектоваться фиксатором для крепления реле на DIN-рейку 35 мм (присоединение внешних проводников реле - переднее, положение реле в пространстве вертикально - с поворотом на 90°, с дополнительной регулировкой). Направление поворота при установке реле не регламентируется.
