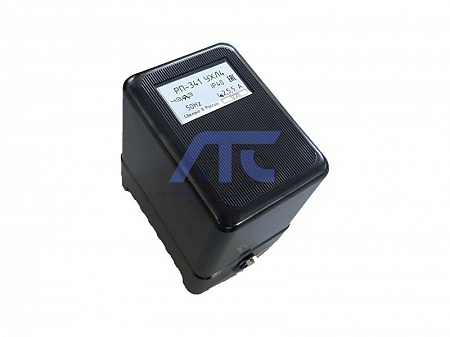

Реле промежуточное токовое с мощным контактом типа РП 341
Реле промежуточное токовое с мощным контактом типа РП 341
предназначено для применения в качестве вспомогательных реле в цепях переменного оперативного тока частотой 50 Hz в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны.Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516,1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g. Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Ток срабатывания в зависимости от способа соединения секций первичной обмотки насыщающегося трансформатора, А: |
|
| - при последовательном | 2,5 |
| - при параллельном | 5,0 |
| Номинальная частота переменного тока, Hz | 50 |
| Количество контактов: | |
| - пониженной мощности | 1 переключающий |
| - повышенной мощности |
1 переключающий без размыкания цепи |
| Ток возврата, % тока срабатывания, не менее | 3 |
| Время срабатывания, s, не более | 0,04 |
|
Длительный ток через замкнутые контакты пониженной мощности, А, не более |
5 |
|
Допустимое протекание тока по первичной обмотке насыщающегося трансформатора (при параллельном соединении секций), А, не менее: |
|
| - длительно | 10 |
| - в течение 4 s | 150 |
|
Переключающие контакты повышенной мощности способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 W, а при токе 50 А не более 1,5 W |
|
| Коммутационная способность контактов пониженной мощности реле: | |
|
- в цепях постоянного тока (с постоянной времени индуктивной нагрузки не более 0,005 s) при напряжении от 24 до 250 V или токе 1 А, W, не более |
50 |
|
- в цепях переменного тока (с коэффициентом мощности не менее 0,5) при напряжении от 24 до 250 V или токе 2 А, VA , не более |
450 |
| Коммутационная износостойкость, циклы ВО, не менее: | |
| - для контактов пониженной мощности | 2500 |
| - для контактов повышенной мощности | 85 |
| Механическая износостойкость, циклы ВО, не менее | 12500 |
|
Потребляемая мощность при двукратной величинетока срабатывания, VA, не более |
10 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
| Габаритные размеры, mm, не более | 98х147х151 |
| Масса реле, кg, не более | 1,1 |
Конструкция
Реле смонтированы в корпусах, состоящих из цоколя и кожуха.
-
