Реле промежуточное с замедлением РЭП37М-111
Реле промежуточное с замедлением РЭП37М-111
предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.Реле имеет исполнение для переднего или заднего присоединения проводников, с возможностью установки на планку (панель) и DIN-рейку 35 мм в вертикальном положении или с поворотом на 90°.
Реле соответствует требованиям ТУ 3425-076-00216823-2001, согласованным с РАО «ЕЭС России».
Защита от влаги и пыли: реле по оболочке – IP30, выводов реле – IP20 по ГОСТ 14254.
Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150.
Высота над уровнем моря: 2000 м, не более.
Относительная влажность окружающего воздуха: до 80% при t = +25°C.
Температура окружающего воздуха: -40...+55°С.
Рабочее положение в пространстве: вертикальное, с поворотом на 90° (с дополнительной регулировкой).
Вибрация мест крепления реле в диапазонах частот (группа условий эксплуатации М7 по ГОСТ 17516.1):
- от 5 до 15 Гц при ускорении З g;
- от 15 до 100 Гц с ускорением 1 g.
Масса: 0,45 кг, не более.
Реле соответствует требованиям по электромагнитной совместимости, установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Технические характеристики
| Параметр | РЭП37М-111 |
| Выполняемая функция | замедленные при включении |
| Время замедления, с | 0,05...0,5; 0,5...5*** |
| Количество обмоток: | |
| - включающих напряжения | 1 |
| - удерживающих тока | - |
| Номинальное напряжение катушек напряжения, В | |
| - постоянного тока | 24; 48; 110; 220 |
| - переменного тока частоты 50/60 Гц | - |
| Номинальный ток токовых катушек, А | - |
| Количество выходных контактов: |
4 «з» + 2 «р»; 2 «з» + 4 «р»; 6 «з» |
| Потребляемая мощность включающей / удерживающей обмоток реле: | |
| - постоянного тока, Вт | 4,5 |
| - переменного тока, ВА | - |
| Механическая износостойкость, циклов ВО, не менее | 1 000 000 |
| U срабатывания в холодном состоянии, %UН, не более | 68 |
| U несрабат., %Uн, не менее | не нормируется |
| U отпуск., %Uн, не менее | 5 |
| I удержив., %IН, не более | - |
| Заменяемые аналоги |
ПЭ44-20; РП18-1; РП18-1М; РП251; РЭП96-1; РЭП37-111; РЭП37Н-111 |
Примечания:
- По специальному заказу при наличии конструктивной и технической возможности могут быть поставлены реле с другими сочетаниями контактов и диапазонов выдержки времени.
- Перенапряжения на катушках реле при отключении напряжения питания отсутствуют из-за применения в них встроенных защит от перенапряжений.
- * Диапазон напряжения срабатывания для исполнений реле с нормированным параметром (0,6-0,65Uн), что удовлетворяет требованиям «Инструкции по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций» СО 34.35.302-2006.
- ** 2 Вт и 2 ВА - потребляемая мощность реле в длительном режиме, пусковая мощность - 12 Вт (12 ВА).
- *** По специальному заказу производится поставка реле РЭП37М-111, РЭП37МН-111, РЭП37М-112, РЭП37М-113, РЭП37М-211 с замедлением при включении 0,5...5 с.
- **** По специальному заказу производится поставка реле РЭП37-121, РЭП37Н-221 с замедлением при отключении 2...10 с.

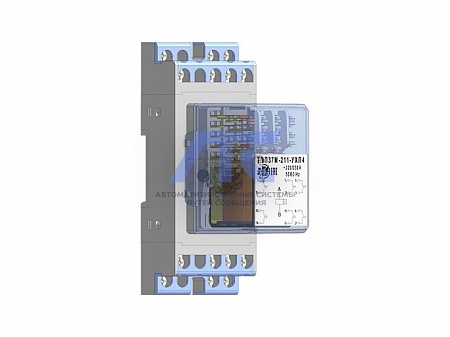

Внешний вид реле, его габаритные и присоединительные размеры и способы крепления
Присоединение внешних проводников - переднее, либо заднее под зажимы с помощью винтов.
Положение реле в пространстве – вертикально или с поворотом на 90° (с дополнительной регулировкой).
Реле имеет исполнение для переднего присоединения проводников с установкой на DIN-рейку, для заднего присоединения проводников с установкой на DIN-рейку, для переднего присоединения проводников с установкой на планку (панель), для заднего присоединения проводников с установкой на планку (панель).
-
