Реле промежуточное с выдержкой времени РПм-18

Реле промежуточное с выдержкой времени РПм-18

предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве вспомогательных реле в цепях постоянного и переменного тока.

Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические характеристики

Параметр	Значение
Напряжение срабатывания реле, В, не более	0,7 Uном
Длительно допустимое напряжение, В	1,1 Uном
Режим работы обмоток тока	кратковременный
Продолжительность включения, с
- включающих обмоток при токе 3 Iном	3
- удерживающих обмоток при токе 2 Iном	10
Время замыкания замыкающего контакта без нормируемой выдержки времени, с, не более	0,03
Коммутационная способность контактов реле:
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт	48
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА	750
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Габаритные размеры, мм
- в корпусе на базе основания ОР001	70х87х95
- в корпусе на базе основания ОР002	74х109х97,5
- в корпусе на базе основания СУРА-2	65x138x147
Масса реле, кг, не более
- в корпусе на базе основания ОР001	0,4
- в корпусе на базе основания ОР002	0,4
- в корпусе на базе основания СУРА-2	0,5

Конструктивное исполнение

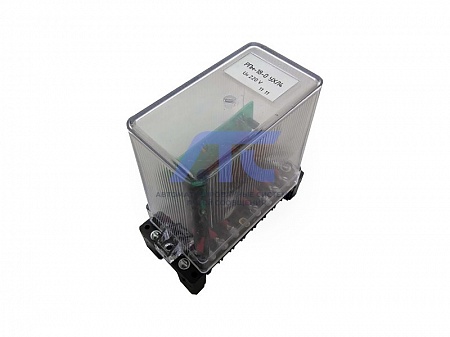

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.

Условное обозначение

РПм - 18 - Х - Х- УХЛХ

• РП - реле промежуточное;
• м - модернизированное;
• 18 - порядковый номер разработки, реле замедленные при включении и отключении;
• X - исполнение по функциональному назначению:
  • 1 - постоянного тока замедленные при включении с включающей катушкой напряжения без удерживающих обмоток;
  • 2 - постоянного тока замедленные с включающей катушкой напряжения и двумя удерживающими обмотками тока;
  • 3 - постоянного тока замедленные с включающей катушкой напряжения и тремя удерживающими обмотками тока;
  • 4 - постоянного тока замедленные при отключении с включающей катушкой тока и удерживающей обмоткой напряжения с временем отключения от 0,4 до 1,0s при отключении удерживающей обмотки напряжения;
  • 5 - постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с с включающей катушкой напряжения без удерживающих обмоток;
  • 6 - постоянного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с с включающей катушкой напряжения без удерживающих обмоток;
  • 7 - постоянного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с с включающей катушкой напряжения без удерживающих обмоток;
  • 8 - переменного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с с включающей катушкой напряжения без удерживающих обмоток;
  • 9 - переменного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с с включающей катушкой напряжения без удерживающих обмоток;
  • 0 - переменного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с с включающей катушкой напряжения без удерживающих обмоток.
• X - вид присоединения:
  • 3 - переднее присоединение с винтовыми зажимами;
  • 4 - заднее присоединение с винтовыми зажимами.
• УХЛХ - климатическое исполнение УХЛ, категория размещения 1 или 4 по ГОСТ 15150.
