Реле промежуточное с выдержкой времени РПм-17
предназначено для применения в цепях постоянного тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.Условия эксплуатации
- Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
- Высота над уровнем моря не более 2000 м.
- Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
- Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
- Степень защиты по ГОСТ 14254 для оболочки реле IP40.
- Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение срабатывания реле, В, не более | 0,7 Uном |
| Длительно допустимое напряжение, В | 1,1 Uном |
| Режим работы обмоток тока | кратковременный |
| Продолжительность включения, с | |
| - удерживающих обмоток при токе 2 Iном | 10 |
| Время срабатывания, с, не более | 0,011 |
| Время возврата, с, не более | 0,015 |
| Коммутационная способность контактов реле: | |
|
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт |
48 |
|
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА |
750 |
| Коммутационная износостойкость, циклы ВО, не менее | 10 000 |
| Механическая износостойкость, циклы ВО, не менее | 30 000 000 |
| Габаритные размеры, мм | |
| - в корпусе на базе основания ОР001 | 70х87х95 |
| - в корпусе на базе основания ОР002 | 74х109х97,5 |
| - в корпусе на базе основания СУРА-2 | 65x138x147 |
| Масса реле, кг, не более | 0,5 |
Конструктивное исполнение

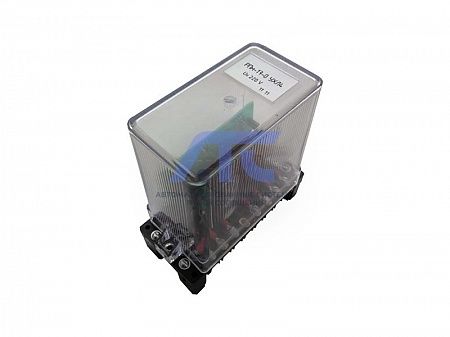

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Условное обозначение
РПм - 17 - Х - Х- УХЛХ
- РП - реле промежуточное;
- м - модернизированное;
- 17 - порядковый номер разработки, реле незамедленные с временем включения не более 11 мс;
- X - исполнение по функциональному назначению:
- 1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
- 2 - постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока;
- 3 - постоянного тока с включающей катушкой напряжения и тремя удерживающими обмотками тока;
- 4 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
- 5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток.
- X - вид присоединения:
- 3 - переднее присоединение с винтовыми зажимами;
- 4 - заднее присоединение с винтовыми зажимами.
- УХЛХ - климатическое исполнение УХЛ, категория размещения 1 или 4 по ГОСТ 15150.
-
