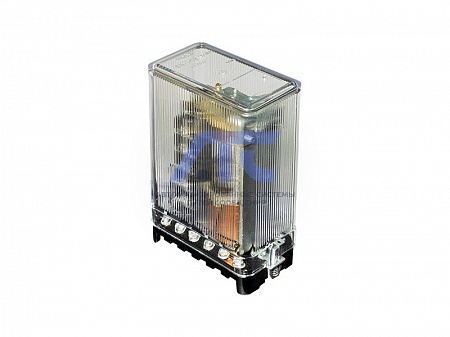

Реле промежуточное с выдержкой времени РП 254
предназначены для применения в качестве вспомогательных реле в цепях постоянного тока в следующих случаях:- когда требуется действие реле от тока и удерживание от напряжения (реле РП 254).
Реле типа РП 254 работает с выдержкой времени на отключение.
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,25g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
| Параметр | Значение параметра |
|---|---|
| Номинальный ток, А | 1, 2, 4, 8 |
| Номинальное напряжение, В | 110 |
| Количество контактов | 3з; 1р |
| Выдержка времени на срабатывания, с | не более 0,05 |
| Выдержка времени на отпускание, с | При введенной демпф. обм. не менее 0,5 |
| Ток срабатывания, % Iном, не более | 70 |
| к возврата, % Iном, не менее | 1,5 |
| Обмотки реле выдерживают напряжение (ток): рабочие удерживающие |
3 Iном (3 c) 1,1 Uном (длительно) |
| Наименьший коммутируемый ток при напряжении не менее 24В, А | 0,01 |
| Коммутационная способность контактов реле при напряжении от 24 до 250В |
В цепи постоянного тока (t≤0,02 с и токе до 2А) - 100Вт; В цепи переменного тока (cos j ≥ 0,5 и токе до 5А) - 500 ВА |
| Механическая износостойкость, циклы ВО | 6 300 |
| Коммутационная износостойкость, циклы ВО | 1 000 |
Конструктивное исполнение по способу присоединения внешних проводников - переднее, заднее (винтом или шпилькой).
Габаритные размеры, мм, не более - 67х128х170.
Масса, кг, не более - 1,6.
Коммутационная способность
Коммутационная способность контактов реле при напряжении от 24 до 250В в цепях постоянного и переменного тока.
|
Потребляемая мощность при номинальных данных |
Номинальные данные | ||
|---|---|---|---|
| Обмоткой напряжения | Обмоткой тока | Напряжение, В | Ток, А |
| не более 3 Вт | не более 6 Вт | 110 |
1 2 4 8 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РП ХХ Х4
- РП - реле промежуточное;
- ХХ - условный номер разработки;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
-
