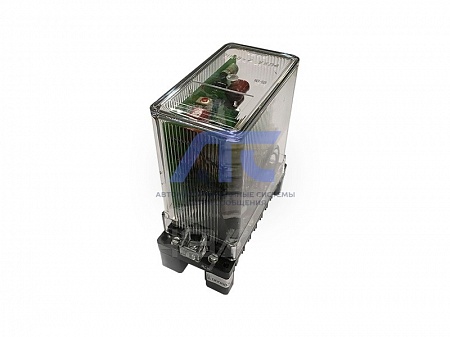

Реле промежуточное с выдержкой времени РП 18В-1
Реле промежуточное с выдержкой времени РП 18В-1
предназначены для использования в схемах устройств релейной защиты и противоаварийной автоматики электроэнергетических объектов, для селекции управляю...
Подробности
Реле промежуточное с выдержкой времени РП 18В-1
предназначены для использования в схемах устройств релейной защиты и противоаварийной автоматики электроэнергетических объектов, для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые цепи с установленной выдержкой времени.Реле серии РП-18В в отличие от реле серии РП18 имеют расширенный диапазон нормируемой выдержки времени на срабатывание, таким образом, совмещают в одном корпусе функции реле времени и промежуточного реле.
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения (4) по ГОСТ15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением 1g; реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК-64 при уровне установки над нулевой отметкой до 10 м.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Тип реле |
Род тока включающей катушки |
Номинальное напряжение питания, В |
Время выдержки, с, не более |
Количество контактов |
Потребляемая мощность, не более |
||
|---|---|---|---|---|---|---|---|
| 6 зам. |
4 зам. 2 разм. |
2 зам. 4 разм. |
|||||
| РП 18В-1 | постоянный | 24 | 0,1 - 10 | + | 5 Вт | ||
| + | |||||||
| + | |||||||
| 110 | + | ||||||
| + | |||||||
| + | |||||||
| 220 | + | ||||||
| + | |||||||
| + | |||||||
| РП 18В-2 | постоянный | 24 | 1 - 100 | + | 5 Вт | ||
| + | |||||||
| + | |||||||
| 110 | + | ||||||
| + | |||||||
| + | |||||||
| 220 | + | ||||||
| + | |||||||
| + | |||||||
| РП 18В-3 | переменный частоты 50 Гц | 100 | 0,1 - 10 | + | 8 ВА | ||
| + | |||||||
| + | |||||||
| 220 | + | ||||||
| + | |||||||
| + | |||||||
| РП 18В-4 | переменный частоты 50 Гц | 100 | 1 - 100 | + | 8 ВА | ||
| + | |||||||
| + | |||||||
| 220 | + | ||||||
| + | |||||||
| + | |||||||
Технические характеристики
| Параметр | Значение |
|---|---|
| Способ регулирования уставок | ступенчатый |
| Дискретность регулирования, не более | 0,1% от максимальной уставки |
|
Средняя основная погрешность d, выраженная в процентах от уставки Туст, не более |
d=± (3+0.25 Tmax / Tуст), Туст |
|
Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24В, А |
0,01 |
| Напряжение возврата, В, не менее | 0,25 Uном |
| Коммутационная износостойкость, циклы ВО | 20 000 |
| Механическая износостойкость, циклы ВО | 100 000 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее или заднее (винтом) |
| Габаритные размеры, мм, не более | 66х138х151 |
| Масса реле, кг | 1,0 |
| Род тока |
Напряжение питания, В |
Напряжение срабатывания, % от номинального |
|---|---|---|
| постоянный | 24 | не более 80 |
| постоянный | 110 | от 60 до 75 |
| постоянный | 220 | от 60 до 75 |
| переменный | 100 | не более 75 |
| переменный | 220 | не более 75 |
Коммутационная способность
|
Род тока и характер нагрузки |
Максимальное напряжение, В |
Отключаемый ток, А |
Номинальный ток контактов, А |
|
|---|---|---|---|---|
|
одним контактом |
двумя последовательно соединенными контактами |
|||
| постоянный t ≤ 0,02 c | 26,4 | 2,65 | 5,0 | 5 |
| постоянный t ≤ 0,02 c | 52,8 | 1,3 | 3,0 | 5 |
| постоянный t ≤ 0,02 c | 121 | 0,58 | 1,25 | 5 |
| постоянный t ≤ 0,02 c | 242 | 0,2 | 0,62 | 5 |
| переменный сosφ ≥ 0,5 | 110 | 5 | - | 5 |
| переменный сosφ ≥ 0,5 | 121 | 5 | - | 5 |
| переменный сosφ ≥ 0,5 | 242 | 5 | - | 5 |
Конструкция
Реле выполнены в унифицированном корпусе «СУРА» 1 габарита несъемного варианта.
Структура условного обозначения
РП 18В – Х Х Х4
- РП - реле промежуточное;
- 18В - серия реле с расширенным диапазоном выдержки времени на срабатывание;
- Х - исполнение по функциональному назначению:
- 1 - постоянного тока с выдержкой времени (0,1 - 10) c;
- 2 - постоянного тока с выдержкой времени (1 - 100) c;
- 3 - переменного тока с выдержкой времени (0,1 - 10) c;
- 4 - переменного тока с выдержкой времени (1 - 100) c.
- Х - исполнение реле по монтажным особенностям:
- 3 - защищенного исполнения (IP40), с винтовыми зажимами для выступающего монтажа с передним присоединением;
- 4 - защищенного исполнения (IP40), с винтовыми зажимами для выступающего монтажа с задним присоединением.
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
-
