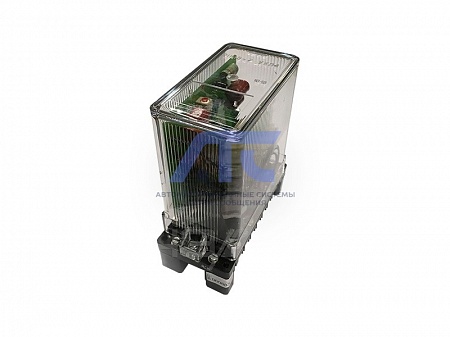

Реле промежуточное с выдержкой времени РП 18-8М

Реле промежуточное с выдержкой времени РП 18-8М

предназначены для применения в цепях постоянного (реле РП 18-1М, РП 18-5М, РП 18-6М, РП 18-7М) и переменного (реле РП 18-8М, РП 18-9М, РП 18-0М) тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
• Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением 1g.
• Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры

Тип реле	Род тока включающей катушки	Номинальное напряжение питания, В	Напряжение, В		Время срабатывания, с, не более	Время возврата, с, не более	Потребляемая мощность, не более	Сочетание контактов *
			срабатывания	отпадание, не менее				4 зам. 1 (2) разм.	2 зам. 3 (4) разм.
РП 18-8М	переменный частоты 50 Гц	100	не более 70	30	0,05	0,15-0,5	8 ВА	+
									+
		220	не более 154	66				+
									+

* В скобках указано общее число контактов с учетом использованных во внутренней схеме реле.

Технические характеристики

Параметр	Значение
Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24В, А	0,01
Механическая износостойкость, циклы ВО
- для реле типов РП 18-1М, РП 18-5М, РП 18-6М, РП 18-7М	1 000 000
- для реле типов РП 18-8М, РП 18-9М, РП 18-0М	500 000
Габаритные размеры, мм, не более	71х89х96
Масса реле, кг	0,4

Коммутационная способность

Род тока и характер нагрузки	Максимальное напряжение, В	Отключаемый ток, А		Номинальный ток контактов, А	Коммутационная износостойкость, циклов ВО
		одним контактом	двумя последовательно соединенными контактами
постоянный t ≤ 0,02 c	26,4	2,65	5,0	5	30 000
постоянный t ≤ 0,02 c	52,8	1,3	3,0	5	30 000
постоянный t ≤ 0,02 c	121	0,58	1,25	5	30 000
постоянный t ≤ 0,02 c	242	0,248	0,62	5	30 000
переменный сosφ ≥ 0,5	26,4	5	-	5	30 000
переменный сosφ ≥ 0,5	39,6	5	-	5	30 000
переменный сosφ ≥ 0,5	110	5	-	5	30 000
переменный сosφ ≥ 0,5	242	4	-	5	30 000

Конструкция

Все элементы схемы реле смонтированы в корпусе, состоящем из основания и съемного прозрачного кожуха.

По способу монтажа реле выпускаются для переднего либо заднего присоединения внешних проводников. При необходимости возможно изменение способа крепления внешних проводников. Для этого винты крепления внешних проводников установить с нужной стороны - спереди или сзади.

Винты крепления внешних проводников имеют резьбу М4.

Структура условного обозначения

РП 18 - ХХМ.Х4

• РП - реле промежуточное;
• 18 - обозначение серии: реле замедленные при включении и отключении;
• Х - исполнение по функциональному назначению:
  • 1 - постоянного тока замедленные при включении с включающей катушкой напряжения без удерживающих обмоток;
  • 5 - постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5с с включающей обмоткой напряжения без удерживающих обмоток;
  • 6 - постоянного тока замедленные при отключении с временем отключения от 0,4 до 1,0с с включающей обмоткой напряжения без удерживающих обмоток;
  • 7 - постоянного тока замедленные при отключении с временем отключения от 0,8 до 2,0с с включающей обмоткой напряжения без удерживающих обмоток;
  • 8 - переменного тока замедленные при отключении с временем отключения от 0,15 до 0,5с с включающей обмоткой напряжения без удерживающих обмоток;
  • 9 - переменного тока замедленные при отключении с временем отключения от 0,4 до 1,0с с включающей обмоткой напряжения без удерживающих обмоток;
  • 0 - переменного тока замедленные при отключении с временем отключения от 0,8 до 2,0с с включающей обмоткой напряжения без удерживающих обмоток.
• Х - исполнение реле по монтажным особенностям:
  • 3 - переднее присоединение винтом;
  • 4 - заднее присоединение винтом.
• М - модернизированное;
• Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
