Реле промежуточное с выдержкой времени РП18-3
предназначены для применения в цепях постоянного (реле РП18-1…РП18-7) и переменного (РП18-8…РП18-0) тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Тип реле | Потребляемая мощность | Время отключения, с | Время включения, с | Количество обмоток | |||
|---|---|---|---|---|---|---|---|
| при Uном | при Iном | ||||||
| Вт | ВА | 0,5; 1; 2; 4А | 8А | ||||
| Вт | |||||||
| РП18-3 | 5 | - | 1 | 2 | не более 0,05 | 0,05 - 0,25 |
одна включающая напряжения три удерживающие тока |
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение срабатывания реле, не более | 70% Uн |
| Обмотки напряжения реле выдерживают длительно | 110% Uном |
| Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24В, А | 0,01 |
| Режим работы обмоток тока при токе Iном | длительный |
| Режим работы обмоток тока | кратковременный |
| Продолжительность включения, с | |
| - включающих обмоток тока при токе 3 Iном | 3 |
| - удерживающих обмоток тока при токе 2 Iном | 10 |
| Коммутационная износостойкость, циклы ВО | 20 000 |
| Механическая износостойкость, циклы ВО | 100 000 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее или заднее (винтом) |
| Габаритные размеры, мм, не более | 66х138х151 |
| Масса реле, кг, не более | 0,8 |
Коммутационная способность
| Род тока и характер нагрузки | Максимальное напряжение, В | Отключаемый ток, А | Номинальный ток контактов, А | |
|---|---|---|---|---|
| одним контактом | двумя последовательно соединенными контактами | |||
| постоянный t ≤ 0,02 c | 26,4 | 2,65 | 5,0 | 5 |
| постоянный t ≤ 0,02 c | 52,8 | 1,3 | 3,0 | 5 |
| постоянный t ≤ 0,02 c | 121 | 0,58 | 1,25 | 5 |
| постоянный t ≤ 0,02 c | 242 | 0,2 | 0,62 | 5 |
| переменный сosφ ≥ 0,5 | 110 | 5 | - | 5 |
| переменный сosφ ≥ 0,5 | 121 | 5 | - | 5 |
| переменный сosφ ≥ 0,5 | 242 | 5 | - | 5 |

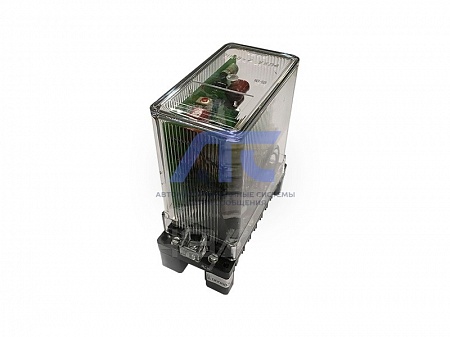

Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле выпускаются в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Структура условного обозначения
РП ХХ - Х Х - Х4
- РП - реле промежуточное;
- ХХ - серия 18: реле замедленные при включении и отключении;
- Х - исполнение по функциональному назначению:
- 1 - постоянного тока замедленные при включении с включающей катушкой напряжения без удерживающих обмоток;
- 2 - постоянного тока замедленные при включении с включающей катушкой напряжения и двумя удерживающими обмотками тока;
- 3 - постоянного тока замедленные при включении с включающей обмоткой напряжения и тремя удерживающими обмотками тока;
- 4 - постоянного тока замедленные при отключении с включающей катушкой тока и удерживающей обмоткой напряжения с временем отключения от 0,4 до 1,0с при отключении удерживающей обмотки напряжения;
- 5 - постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5с с включающей обмоткой напряжения без удерживающих обмоток;
- 6 - постоянного тока замедленные при отключении с временем отключения от 0,4 до 1,0с с включающей обмоткой напряжения без удерживающих обмоток;
- 7 - постоянного тока замедленные при отключении с временем отключения от 0,8 до 2,0с с включающей обмоткой напряжения без удерживающих обмоток;
- 8 - переменного тока замедленные при отключении с временем отключения от 0,15 до 0,5с с включающей обмоткой напряжения без удерживающих обмоток;
- 9 - переменного тока замедленные при отключении с временем отключения от 0,4 до 1,0с с включающей обмоткой напряжения без удерживающих обмоток;
- 0 - переменного тока замедленные при отключении с временем отключения от 0,8 до 2,0с с включающей обмоткой напряжения без удерживающих обмоток.
- Х - исполнение реле по монтажным особенностям:
- 3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
- 4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением.
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
-
