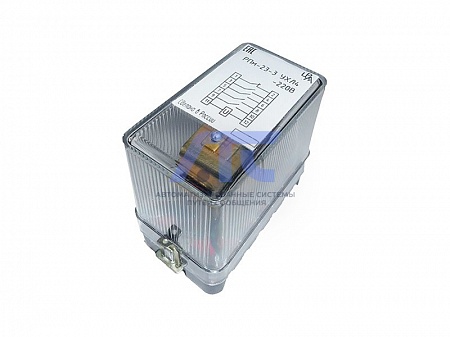

Реле промежуточное РПм-25

Реле промежуточное РПм-25

предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения в качестве вспомогательных реле в цепях постоянного и переменного тока.

Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1; 4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические характеристики

Параметр	Значение
Номинальное напряжение, В
- переменное	110, 220
Напряжение срабатывания реле, % от Uном, не более	80
Длительно допустимое напряжение, %, от Uном	110
Мощность, потребляемая реле при номинальном напряжении, Вт (ВА)	4
Коммутационная способность контактов реле:
- при напряжении от 24 до 250В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1A, Вт	48
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6A, ВА	750
Коммутационная износостойкость, циклы ВО, не менее	10 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Габаритные размеры, мм
- в корпусе на базе основания ОР001	70х83х100
- в корпусе на базе основания ОР002	74х109х98
- в корпусе на базе основания ОР003	67x128x100
Масса реле, кг, не более	0,5

Конструктивное исполнение

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного корпуса. Имеется возможность установки реле на DIN рейку типа TS35 (шириной 35 мм).

Условное обозначение

РПм - X - Х - УХЛХ

• РП - реле промежуточное;
• м - модернизированное;
• X - порядковый номер разработки, 25 - для цепей переменного тока;
• X - вид присоединения:
  • 3 - переднее присоединение с винтовыми зажимами;
  • 4 - заднее присоединение с винтовыми зажимами.
• УХЛХ - климатическое исполнение УХЛ, категория размещения 1 или 4 по ГОСТ 15150.
