Реле промежуточное РП30НМ
Реле промежуточное РП30НМ
предназначены для применения в электрических схе- мах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.Функциональные особенности
- электромеханический индикатор состояния реле;
- контрольный флажок с возможностью фиксации;
- возможности пайки выводов.
Опции
- модули защиты и индикации;
- модули нормирования параметров срабатывания;
- модули выдержки времени.

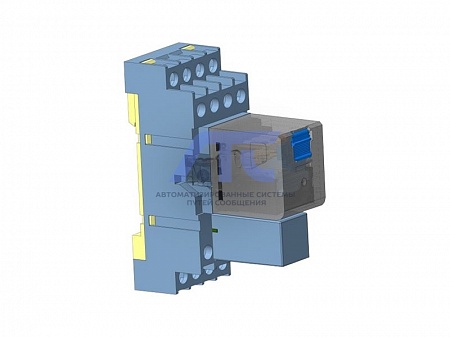

Розетка серии Р30 с поддержкой установки дополнительных модулей и монтажом на DIN-рейку 35 мм или панель.
Климатическое исполнение: У3 или Т3 по ГОСТ 15150.
Срок службы - 17 лет.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 45 до плюс 55°С;
- относительная влажность окружающего воздуха не более 98% при температуре:
- плюс 25°С для климатического исполнения У3;
- плюс 35°С для климатического исполнения Т3.
- вибрация мест крепления в диапазоне частот 5-15 Гц при ускорении 3g и в диапазоне частот 15-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1);
- степень защиты реле по корпусу IP40, по выводам IP00.
Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Реле соответствуют требованиям ГЛЦИ.647115.066 ТУ.
Технические сведения
| Параметры | Значение |
|---|---|
| Номинальное напряжение катушки, В | |
| - постоянного тока | 110, 220 |
| - переменного тока частоты 50/60 Гц | - |
| Номинальный ток катушки, А1 | |
| - постоянного тока | - |
| - переменного тока частоты 50/60 Гц | - |
|
Количество и вид контактов «п» - переключающие «з»- замыкающие «р»- размыкающие |
2 «п»; 3 «п»; 4 «п»; 2 «з» + 2 «р» |
| Номинальный ток контактов, А | 6 |
| Материал контактов | AgNi 90/10 |
| Механическая износостойкость, циклов ВО, не менее | |
| - постоянного напряжения/тока | 30 000 000 |
| - переменного напряжения/тока частоты 50/60 Гц | - |
| Потребляемая мощность обмоток реле | |
| - постоянного напряжения/тока, Вт | -/- |
| - переменного напряжения/тока, ВА | -/- |
| U срабатывания (Uср) в холодном состоянии, %UН, не более | |
| - постоянного тока | 65 (с модулем М30Н)2 |
| - переменного тока частоты 50/60 Гц | - |
| U не срабатывания, %UН, не менее | 60 |
| I срабатывания, %IН, не более | - |
| U возврата, %UН, не менее | |
| - постоянного тока | 30 |
| - переменного тока | - |
|
Время срабатывания реле на постоянном/переменном токе, мс, не более |
|
| - без модуля | -/- |
| - с модулем серии М30 | 15/- |
|
Время отпускания реле на постоянном/переменном токе, мс, не более |
|
| - без модуля | -/- |
| - с модулем серии М30 | 15/- |
Примечания: ВНИМАНИЕ!
1. Реле модульное серии РП30 с токовой катушкой не комплектуется модулями защиты и индикации.
2. Реле модульное серии РП30НМ поставляется с модулем нормирования параметров срабатывания М30Н и не допускается применение без него. В заказе модуль не указывается.
3. Для снижения величины или отсутствия перенапряжения на катушках реле серии РП30 и РП30Н, создаваемого при отключении напряже- ния питания, необходимо устанавливать модуль защиты серии М30.
-
