Реле промежуточное РП30
Реле промежуточное РП30
предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.
...
Подробности
Реле промежуточное РП30
предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.Функциональные особенности
- электромеханический индикатор состояния реле;
- контрольный флажок с возможностью фиксации;
- возможности пайки выводов.
Опции
- модули защиты и индикации;
- модули нормирования параметров срабатывания;
- модули выдержки времени.

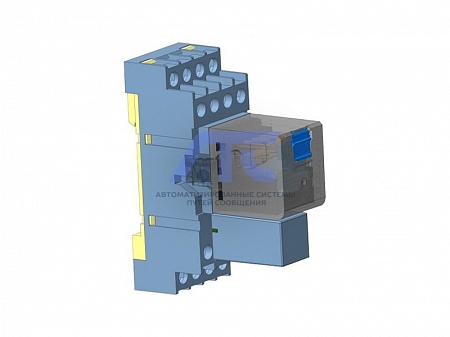

Розетка серии Р30 с поддержкой установки дополнительных модулей и монтажом на DIN-рейку 35 мм или панель.
Климатическое исполнение: У3 или Т3 по ГОСТ 15150.
Срок службы - 17 лет.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 45 до плюс 55°С;
- относительная влажность окружающего воздуха не более 98% при температуре:
- плюс 25°С для климатического исполнения У3;
- плюс 35°С для климатического исполнения Т3.
- вибрация мест крепления в диапазоне частот 5-15 Гц при ускорении 3g и в диапазоне частот 15-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1);
- степень защиты реле по корпусу IP40, по выводам IP00.
Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Реле соответствуют требованиям ГЛЦИ.647115.066 ТУ.
Технические сведения
| Параметры | Значение |
|---|---|
| Номинальное напряжение катушки, В | |
| - постоянного тока | 12; 24; 48; 110; 220 |
| - переменного тока частоты 50/60 Гц | 12; 24; 48; 100; 110; 220; 230; 380 |
| Номинальный ток катушки, А1 | |
| - постоянного тока |
0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1,0 |
| - переменного тока частоты 50/60 Гц |
0,016; 0,025; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1,0 |
|
Количество и вид контактов «п» - переключающие «з»- замыкающие «р»- размыкающие |
2 «п»; 3 «п»; 4 «п»; 2 «з» + 2 «р» |
| Номинальный ток контактов, А | 6 |
| Материал контактов | AgNi 90/10 |
| Потребляемая мощность обмоток реле | |
| - постоянного напряжения/тока, Вт | 0,9/0,8 |
| - переменного напряжения/тока, ВА | 1,8/1,8 |
| Потребляемая мощность обмоток реле для постоянного тока, Вт | |
| - в момент включения | - |
| - в установившемся режиме | - |
| Модуль |
защиты и индикации серии М302 (опционально) |
| Механическая износостойкость, циклов ВО, не менее | |
| - постоянного напряжения/тока | 30 000 000 |
|
- переменного напряжения/тока частоты 50/60 Гц |
20 000 000 |
| Масса реле, г , не более | 40 |
| U срабатывания (Uср) в холодном состоянии, %UН, не более | |
| - постоянного тока | 70 |
| - переменного тока частоты 50/60 Гц | 80 |
| U не срабатывания, %UН, не менее | не нормируется |
| I срабатывания, %IН, не более | 80 |
| U возврата, %UН, не менее | |
| - постоянного тока | 10 |
| - переменного тока | 15 |
| I возврата, %IН, не менее | |
| - постоянного тока | 10 |
| - переменного тока | 15 |
| Время срабатывания реле на постоянном/переменном токе, мс, не более | |
| - без модуля | 12/15 |
| - с модулем серии М30 | 18/20 |
| Время отпускания реле на постоянном/переменном токе, мс, не более | |
| - без модуля | 12/15 |
| - с модулем серии М30 | 18/20 |
| Заменяемые аналоги |
РП21; РП21М; РП-Ир2; Relpol R4N; Finder 55; Schrack PT570000; Schrack PT900009 |
Примечания: ВНИМАНИЕ!
1. Реле промежуточное серии РП30 с токовой катушкой не комплектуется модулями защиты и индикации.
2. Для снижения величины или отсутствия перенапряжения на катушках реле серии РП30 и РП30Н, создаваемого при отключении напряжения питания, необходимо устанавливать модуль защиты серии М30 (см. каталожный лист «Модули к реле серии М30. Модули защиты и индикации»).
| Род тока | Включение | Отключение |
Коммутационная Максимальное износостойкость, циклов ВО |
||||
|---|---|---|---|---|---|---|---|
| Максимальное напряжение, В | Ток, А | Характер нагрузки | Максимальное напряжение, В | Ток, А | Характер нагрузки | ||
| постоянный | 264 | 0,165 | T0,95 ≤ 0,2 c | 264 | 0,165 | T0,95 ≤ 0,2 c | 10 |
| переменный | 264 | 1,5 | cos φ ≥ 0,3 | 264 | 1,5 | cos φ ≥ 0,3 | 10 |
| постоянный | 240 | 0,15 | т ≤ 0,04 c | 240 | 0,15 | т ≤ 0,04 c | 100 000 |
| переменный | 240 | 1,5 | cos φ ≥ 0,7 | 240 | 0,15 | cos φ ≥ 0,4 | 100 000 |
Наименьший ток, коммутируемый контактами, при напряжении 12 В составляет 0,01 А.
-
