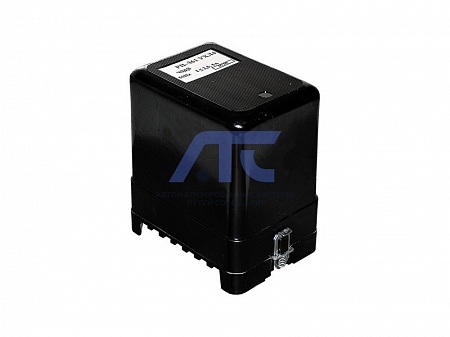

Реле промежуточное РП-362 постоянного тока с мощным контактом

Реле промежуточное РП-362 постоянного тока с мощным контактом

предназначено для применения в качестве вспомогательных реле в цепях постоянного тока (за исключением контактов повышенной мощности, которые предназначены для включения в цепи переменного тока) в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
• Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,5g.
• Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.
• Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Параметр	Значение
Номинальное напряжение постоянного тока, В	110, 220
Количество контактов
- пониженной мощности	2 замыкающих
- повышенной мощности	1 переключающий без размыкания цепи
Напряжение срабатывания, % Uн, не более	70
Напряжение возврата, % Uн, не менее	5
Время срабатывания, c, не более	0,04
Длительное напряжение через обмотку реле, % Uн	110
Длительный ток через замкнутые контакты пониженной мощности, А, не более	5
Переключающие контакты повышенной мощности способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5А не более 4,5 Ω, а при токе 50А не более 1,5 Ω.
Коммутационная способность контактов пониженной мощности реле:
- в цепях постоянного тока (с постоянной времени индуктивной нагрузки не более 0,005 c) при напряжении от 24 до 250В или токе 1А, Вт, не более	50
- в цепях переменного тока (с коэффициентом мощности не менее 0,5) при напряжении от 24 до 250В или токе 2А, ВА , не более	450
Коммутационная износостойкость, циклы ВО, не менее:
- для контактов пониженной мощности	2 500
- для контактов повышенной мощности	85
Механическая износостойкость, циклы ВО, не менее	12 500
Потребляемая мощность при номинальном напряжении, ВА, не более	10
Конструктивное исполнение по способу присоединения внешних проводников	переднее, заднее (винтом или шпилькой)
Габаритные размеры, мм	98х147х151
Масса, кг, не более	1,1

Конструкция

Реле смонтированы в корпусах, состоящих из цоколя и кожуха.

Структура условного обозначения

РП Х Х4

• РП - реле промежуточное;
• Х - номер разработки;
• Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
