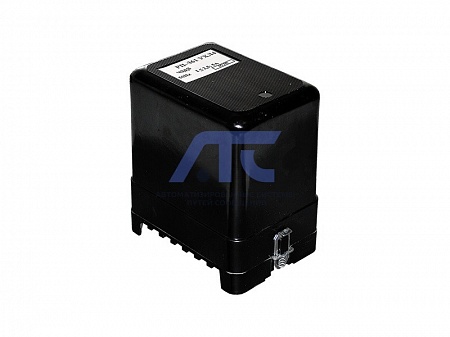

Реле промежуточное РП-361 токовое с мощным контактом
Реле промежуточное РП-361 токовое с мощным контактом
предназначено для применения в качестве вспомогательны...
Подробности
Реле промежуточное РП-361 токовое с мощным контактом
предназначено для применения в качестве вспомогательных реле в цепях переменного оперативного тока частотой 50 Гц в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,5g.
- Реле сейсмостойки при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
| Параметр | Значение |
|---|---|
| Ток срабатывания в зависимости от способа соединения секций первичной обмотки насыщающегося трансформатора, А: | |
| - при последовательном | 2,5 |
| - при параллельном | 5,0 |
| Номинальная частота переменного тока, Гц | 50 |
| Количество контактов | |
| - пониженной мощности | 2 замыкающих |
| - повышенной мощности | 1 переключающий без размыкания цепи |
| Ток возврата, % тока срабатывания, не менее | 3 |
| Время срабатывания, с, не более | 0,04 |
| Длительный ток через замкнутые контакты, А | 5 |
| Допустимое протекание тока по первичной обмотке насыщающего трансформатора (при параллельном соединении секций), А, не менее: | |
| - длительно | 10 |
| - в течение 4 c | 150 |
| Переключающие контакты повышенной мощности способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 Ω, а при токе 50А не более 1,5 Ω. | |
| Коммутационная способность контактов пониженной мощности реле: | |
| - в цепях постоянного тока (с постоянной времени индуктивной нагрузки не более 0,005 c) при напряжении от 24 до 250В или токе 1А, Вт, не более | 50 |
| - в цепях переменного тока (с коэффициентом мощности не менее 0,5) при напряжении от 24 до 250В или токе 2А, ВА , не более | 450 |
| Коммутационная износостойкость, циклы ВО, не менее | |
| - для контактов пониженной мощности | 2 500 |
| - для контактов повышенной мощности | 85 |
| Механическая износостойкость, циклы ВО, не менее | 12 500 |
| Потребляемая мощность при двукратной величине тока срабатывания, ВА, не более | 10 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм | 98х147х151 |
| Масса, кг, не более | 1,6 |
Конструкция
Реле смонтированы в корпусах, состоящих из цоколя и кожуха.
Структура условного обозначения
РП Х Х4
- РП - реле промежуточное;
- Х - номер разработки;
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
-
