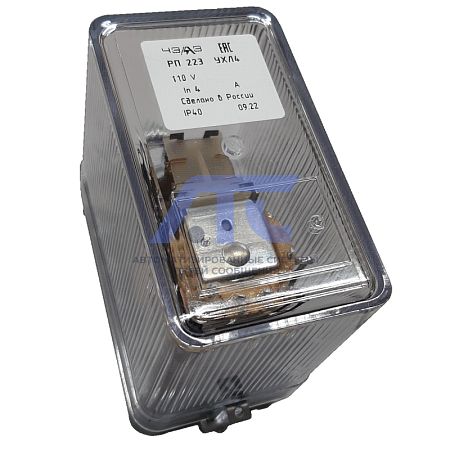

Реле промежуточное РП 223
Реле промежуточное РП 223
предназначено для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок в цепях постоянного тока.Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики
|
Потребляемая мощность, W |
Количество обмоток |
Количество контактов |
|
|---|---|---|---|
| 6 | 1 |
Одна вкл. напр Две удерж. тока |
4 замыкающих |
| Параметр | Значение |
|---|---|
| Напряжение срабатывания реле, не более | 70 % Uн |
| Обмотки напряжения реле выдерживают длительно 110% Uном | |
| Наименьший рабочий ток, коммутируемый контактами при напряжении 24 V, А | 0,01 |
| Режим работы обмоток тока | кратковременный |
| Продолжительность включения удерживающих обмоток тока при токе 2Iном, s | 10 |
| Время включения, s, не более | 0,011 |
| Коммутационная износостойкость, циклы ВО | 20 000 |
| Механическая износостойкость, циклы ВО | 100 000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом), заднее (шпилькой) |
|
| Габаритные размеры, mm, не более | 67х128х118 |
| Масса реле, kg, не более | 0,7 |
Коммутационная способность контактов реле
|
Род тока и характер нагрузки |
Максимальное напряжение, V |
Отключаемый ток, А |
Номинальный ток контактов, А |
|
|---|---|---|---|---|
|
одним контактом |
двумя последовательно соединенными контактами |
|||
|
Постоянный τ[0,02 |
121 242 |
0,25 0,124 |
- | 2 |
|
Постоянный τ[0,005 |
121 242 |
0,41 0,2 |
- | 2 |
|
Переменный cosφ≥0,5 |
121 242 |
2,0 1,25 |
- | 2 |
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
-
