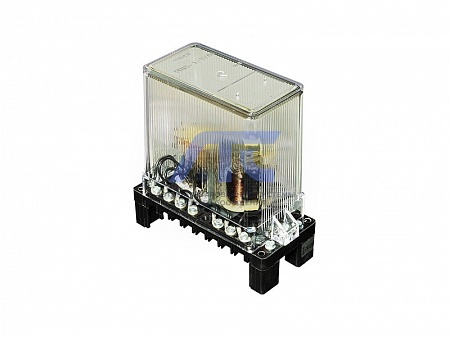

Реле промежуточное РП 16-2
Реле промежуточное РП 16-2
предназначено для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением 1g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Исполнение | по времени включения и отключения | по роду тока включающей катушки | по виду включающей катушки | по наличию удерживающих обмоток | по номинальному напряжению, В | по номинальному току, А | по сочетанию контактов (род и число*) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| кол | вид | включающей катушки | удерживающей обмотки | включающей катушки | удерживающей обмотки | зам. | разм. | ||||
| РП 16-2 | напряжения | 2 |
48 110 |
0,5 1 |
2 (4) | 2 | |||||
* В скобках указано общее число контактов с учетом использованных во внутренней схеме реле.
Технические характеристики
| Исполнение реле | Напряжение (ток) срабатывания (при отключенной удерживающей обмотке), от номинального, не более | Напряжение (ток) отпускания (при отключенной удерживающей обмотке), от номинального, не менее | Напряжение (ток) отпускания (при отключенной включающей обмотке), от номинального, не менее | Ток (напряжение) удерживания (при отключенной включаю щей обмотке), от номинального, не менее | Время включения (замыкания замыкающего контакта), с | Время отключения (размыкания замыкающего контакта), с | Потребляемая мощность при номинальном напряжении (токе), не более | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| напряжение | ток | включающей катушки или цепи управления с имеющимися в ней элементами | удерживающей обмотки, Вт* | ||||||||
| в нагретом состоянии | в холодном состоянии | Вт | ВА | ||||||||
| РП 16-2 | 0,8 | 0,7 | - | - | 0,8 | 0,03 | 0,05 | 3,5 | - | 1 (2) | |
* В скобках указана потребляемая мощность обмотки при номинальном токе 8А.
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Реле выпускаются в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Коммутационная способность
Коммутационная способность контактов реле при напряжении от 24 до 250В в цепях постоянного и переменного тока.
| Номинальный ток контактов, А | Род тока и характер нагрузки | Максимальное напряжение, В | Отключаемый ток, А | |
|---|---|---|---|---|
| Одним контактом | Двумя последовательними соединенными контактами | |||
| 5 | постоянныйt ≤0,02 с | 26,4 | 2,65 | 5,0 |
| 5 | постоянныйt ≤0,02 с | 52,8 | 1,3 | 3,0 |
| 5 | постоянныйt ≤0,02 с | 121 | 0,58 | 1,25 |
| 5 | постоянныйt ≤0,02 с | 242 | 0,2 | 0,62 |
| 5 | переменный сos j ≥ 0,5 | 110 | 5 | - |
| 5 | переменный сos j ≥ 0,5 | 121 | 5 | - |
| 5 | переменный сos j ≥ 0,5 | 242 | 5 | - |
Обмотки напряжения реле выдерживают длительно 110% Uном.
Наименьший рабочий ток, коммутируемый контактами:
- реле РП 16-5 при напряжении не менее 12В, А - 0,005;
- остальных реле при напряжении не менее 24В, А - 0,01.
Режим работы обмоток тока при токе Iном - длительный.
Режим работы обмоток тока - кратковременный.
Продолжительность включения, c:
- включающих обмоток тока при токе 3Iном - 3;
- удерживающих обмоток тока при токе 2Iном - 10.
Коммутационная износостойкость, циклы ВО - 20 000.
Механическая износостойкость, циклы ВО - 100 000.
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом).
Габаритные размеры, мм, не более - 66х138х151.
Масса реле, кг, не более - 0,8.
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
РП ХХ - Х Х - Х4
- РП - реле промежуточное;
- ХХ - серия 16: реле незамедленные с временем включения не более 30 мс;
- Х - исполнение по функциональному назначению:
- 1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
- 2 - постоянного тока с включающей катушкой напряжения двумя удерживающими обмотками тока;
- 3 - постоянного тока с включающей катушкой напряжения тремя удерживающими обмотками тока;
- 4 - постоянного тока с включающей катушкой тока и удерживающей обмоткой напряжения;
- 5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
- 6 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток с нормируемыми параметрами срабатывания и возврата;
- 7 - переменного тока с включающей катушкой напряжения без удерживающих обмоток.
- Х - исполнение реле по монтажным особенностям:
- 3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
- 4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением.
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.
-
