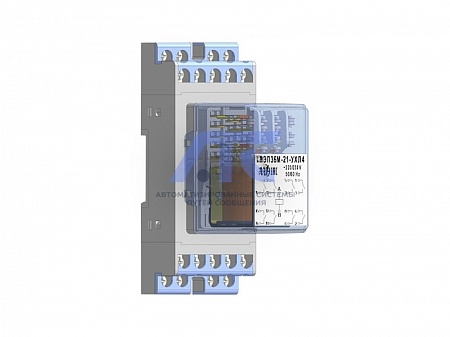

Реле промежуточное РЭП36М-21
Реле промежуточное РЭП36М-21
предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.Реле имеет исполнение для переднего или заднего присоединения проводников, с возможностью установки на планку (панель) и DIN-рейку 35 мм в вертикальном положении или с поворотом на 90°.
Реле соответствуют требованиям ТУ 3425-075-00216823-2001, согласованным с РАО «ЕЭС России».
Защита от влаги и пыли: реле по оболочке - IP30, выводов реле – IP20 по ГОСТ 14254.
Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150.
Высота над уровнем моря: 2000 м, не более.
Относительная влажность окружающего воздуха: до 80% при t = +25°C.
Температура окружающего воздуха: -40...+55°С.
Рабочее положение в пространстве: вертикальное, с поворотом на 90° (с дополнительной регулировкой).
Вибрация мест крепления реле в диапазонах частот (группа условий эксплуатации М7 по ГОСТ 17516.1):
- от 5 до 15 Гц при ускорении З g;
- от 15 до 100 Гц с ускорением 1 g.
Масса: 0,35 кг, не более.
Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Технические характеристики
| Параметр | РЭП36М-21 | |||||
|---|---|---|---|---|---|---|
| Количество обмоток: | ||||||
| - включающих напряжения |
1 |
|||||
| - включающих тока |
- |
|||||
| - удерживающих напряжения |
- |
|||||
| - удерживающих тока |
- |
|||||
| Номинальное напряжение катушек напряжения, В | ||||||
| - постоянного тока | - | |||||
| - переменного тока частоты 50/60 Гц | 100; 220/230; 380 | |||||
| Номинальный ток токовых катушек, А |
- |
|||||
| Количество выходных контактов: |
4 «з» + 2 «р»; 2 «з» + 4 «р»; 8 «з»; 6 «з»; 2 «з» + 2 «р»; 4 «з» + 4 «р»; 6 «з» + 2 «р» |
|||||
| Потребляемая мощность включающей / удержив. обмоток реле: | ||||||
| - постоянного тока, Вт | - | |||||
| - переменного тока, ВА | 3,5 | |||||
| Механическая износостойкость, циклов ВО, не менее | 1 000 000 | |||||
| U срабатывания в холодном состоянии, %Uн, не более | 80 | |||||
| I срабат., %Iн, не более | - | |||||
| U несрабат., %Uн, не менее | не нормируется | |||||
| U отпуск., %Uн, не менее | 5 | |||||
| I удержив., %Iн, не более |
- |
|||||
| U удержив., %Uн, не более |
- |
|||||
| Время включ., мс, не более | 30 | |||||
| Время отключ., мс, не более | 50 | |||||
| Заменяемые аналоги |
МРП-6; ПЭ37; РП16-7; РП16-7М; РП25; РПУ-2М; РЭП-25; РЭП36С-21; РЭП36-21 |
|||||
Примечание:
Перенапряжения на катушках реле при отключении напряжения питания отсутствуют из-за применения в них встроенных защит от перенапряжений.
Нагрузки, коммутируемые контактами
| Род тока и характер нагрузки | Максимальное напряжение, В | Включаемый ток, А | Отключаемый ток, А |
Коммутационная износостойкость, циклов ВО |
|
|---|---|---|---|---|---|
| одним контактом |
двумя последовательно соединенными контактами |
||||
| постоянный τ ≤ 0,02 с |
26,4 52,8 121 242 |
5,0 |
2,65 1,3 0,58 0,2 |
5,0 3,0 1,25 0,62 |
200 000 |
| переменный cos вкл φ ≥ 0,5 |
110 121 242 |
5,0 |
5,0 5,0 5,0 |
- - - |
200 000 |
Наименьший ток, коммутируемый контактами, при напряжении 24 В составляет 0,01 А, а при напряжении 220 В - 0,005 А.
Внешний вид реле, его габаритные и присоединительные размеры и способы крепления
Присоединение внешних проводников – переднее, либо заднее под зажимы с помощью винтов. Положение реле в пространстве – вертикально или с поворотом на 90° (с дополнительной регулировкой).
Реле имеет исполнение для переднего присоединения проводников с установкой на DIN-рейку, для заднего присоединения проводников с установкой на DIN-рейку, для переднего присоединения проводников с установкой на планку (панель), для заднего присоединения проводников с установкой на планку (панель).
-
