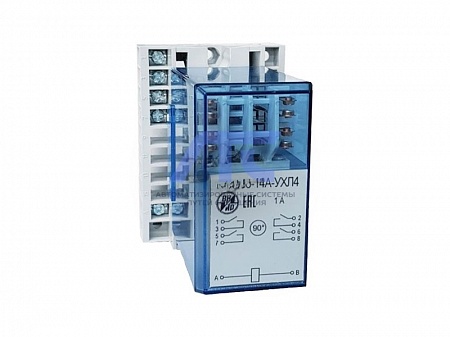

Реле промежуточное РЭП36-14А
Реле промежуточное РЭП36-14А
служат для контроля протекания тока в электромагнитных выключателях, а также предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями. Реле имеет исполнение для переднего или заднего присоединения проводников, с возможностью установки на планку (панель) в вертикальном положении с поворотом на 90°, а также на DIN-рейку 35 мм с поворотом на 90° с использованием специальных фиксаторов.
Реле соответствуют ТУ 3425-075-00216823-2001 и одобрено к применению ПАО «РОССЕТИ».
Защита от влаги и пыли: реле по оболочке - IP30, выводов реле – IP00 по ГОСТ 14254.
Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150.
Высота над уровнем моря: 2000 м, не более.
Относительная влажность окружающего воздуха: до 80% при t = +25°C.
Температура окружающего воздуха: -40...+55°С.
Рабочее положение в пространстве: вертикальное, с поворотом на 90° (с дополнительной регулировкой).
Вибрация мест крепления реле в диапазонах частот (группа условий эксплуатации М7 по ГОСТ 17516.1):
- от 5 до 15 Гц при ускорении З g;
- от 15 до 100 Гц с ускорением 1 g.
Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Количество обмоток: включающая тока | 1 | |
| Номинальный ток реле, А | 1 | 4 |
| Сопротивление катушки, Ом | 0,72 - 0,78 | 0,125 - 0,135 |
| Количество выходных контактов | 4 замыкающих | |
|
Потребляемая мощность включающей/удержив. обмоток реле постоянного тока, Вт |
0,75 | 2,4 |
| Механическая износостойкость, циклов ВО, не менее | 1 000 000 | |
| Коммутационная износостойкость, циклов ВО | 200 000 | |
| I срабатывания, Iном,А | 0,4 - 0,55 | 2 - 2,2 |
| I возврата, Iном,А | 0,1 - 0,2 | 0,4 - 0,8 |
| Время включ., мс, не более | 20 | |
| Время отключ., мс, не более | 30 | |
| Допустимая длительность протекания тока 10 А, с | 30 | - |
| Допустимая длительность протекания тока 66 А, с | - | 1 |
| Заменяемые аналоги |
РП321; РЭП36М-14А; Finder-60.13.4.092.0040 |
|
Нагрузки, коммутируемые контактами
|
Род тока и характер нагрузки |
Максимальное напряжение, В | Включаемый ток, А | Отключаемый ток, А |
Коммутационная износостойкость, циклов ВО |
|
|---|---|---|---|---|---|
| одним контактом |
двумя последовательно соединенными контактами |
||||
| постоянный τ ≤ 0,02 с |
26,4 52,8 121 242 |
5,0 |
2,65 1,3 0,58 0,2 |
5,0 3,0 1,25 0,62 |
200 000 |
| переменный cos φ ≥ 0,5 |
110 121 242 |
5,0 |
5,0 5,0 5,0 |
- - - |
200 000 |
Наименьший ток, коммутируемый контактами, при напряжении 24 В составляет 0,01 А, а при напряжении 220 В - 0,005 А.
Внешний вид реле, его габаритные и присоединительные размеры и способы крепления
Присоединение внешних проводников – переднее, либо заднее под зажимы с помощью винтов.
Реле может комплектоваться фиксатором для крепления реле на DIN-рейку 35 мм (присоединение внешних проводников реле - переднее, положение реле в пространстве - вертикально с поворотом на 90°, с дополнительной регулировкой). Направление поворота при установке реле не регламентируется.
-
