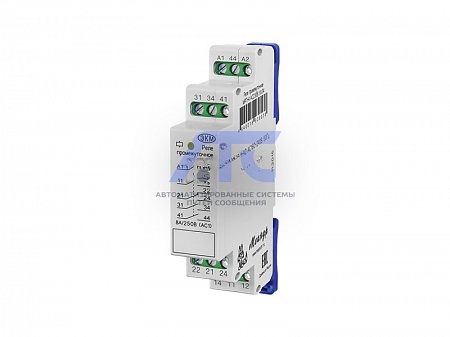

Реле промежуточное МРП-4
предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.Технические характеристики
| Параметр | Ед.изм. | Значение |
|---|---|---|
| Напряжение питания (номинальное по исполнениям) | В |
230 ACDC 110 ACDC 60 ACDC 24 ACDC |
|
Отклонение напряжения питания от номинального АС 50/60Гц, не более |
% | -15...+10 |
|
Отклонение напряжения питания от номинального DC, не более |
% | -10...+10 |
| Мощность потребления по исполнениям, не более | ||
| АС400В АС | ВА | - |
| АС230В АС | ВА | 2.0 |
| АСDC230В АС/DC | ВА/Вт | 2.0/1.0 |
| АСDC24В/АС230В АС/DC | ВА/Вт | - |
| АСDC110В АС/DC | ВА/Вт | 2.0/1.0 |
| АСDC60В АС/DC | ВА/Вт | - |
| АСDC36В АС/DC | ВА/Вт | - |
| АСDC24В АС/DC | ВА/Вт | 2.0/1.0 |
| АСDC12В АС/DC | ВА/Вт | - |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов | 2 перекл. + 2 НО | |
| Напряжение коммутируемое, максимальное АС/DC | В | 250/30 |
|
Ток всех групп контактов суммарный продолжительный, не более (230В АС1 50Гц) / (DC30В DC1) |
А | 13/15 |
| Ток 1 группы контактов, не более (230В АС1 50Гц) / (30В DC1) | А | 7/8 |
| Прочность электрическая (питание - контакты) | В | 2000 (АС 50 Гц, - 1 минута) |
| Механическая износостойкость, не менее | циклов | 1х107 |
| Электрическая износостойкость, не менее (цикл: вкл.1с/выкл.9с) | циклов |
1x105 (5А 250В АС1 50Гц), (5А 30В DС1) |
| Сечение проводников клемм, максимальное | мм2 | 2.5 |
| Частота коммутаций, не более | цикл/ч | 600 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
УХЛ4, УХЛ2 | |
| Температура рабочая (по исполнениям) | °С |
25...+55 (УХЛ4) -40...+55 (УХЛ2) |
| Температура хранения | °С | -40...+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |
|
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 |
IP40 / IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25°С) |
| Высота над уровнем моря, не более | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18х93х62 |
| Масса | г | 70/80 |
-
